对比图
型号 BAT54CW BAT54CWFILM BAT54CWT1G
描述 200mA 至 500mA，NXP Semiconductors高效 超小薄型表面安装封装 经优化适用于低正向电压降和高结温 低电容 可忽略的功率切换损耗 低漏泄电流 ### 二极管和整流器，NXP SemiconductorsNXP 以不同封装和配置提供广泛的开关二极管。STMICROELECTRONICS BAT54CWFILM 小信号肖特基二极管, 双共阴极, 40 V, 300 mA, 900 mV, 1 A, 150 °CON SEMICONDUCTOR BAT54CWT1G 小信号肖特基二极管, 双共阴极, 30 V, 200 mA, 800 mV, 600 mA, 125 °C
数据手册 ---
制造商 NXP (恩智浦) ST Microelectronics (意法半导体) ON Semiconductor (安森美)
分类 功率二极管二极管阵列肖特基二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3

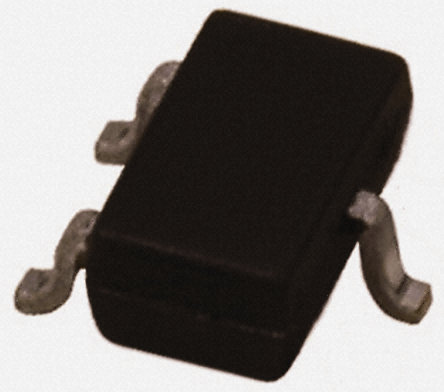

封装 SOT-323 SOT-323-3 SOT-323-3
额定电压(DC) - 30.0 V 30.0 V
额定电流 - 300 mA 200 mA
电容 - 10.0 pF -
针脚数 - 3 3
正向电压 0.8 V 900mV @100mA 800mV @100mA
反向恢复时间 - 5 ns 5 ns
正向电流 - 300 mA 200 mA
最大正向浪涌电流（Ifsm） 600 mA 1 A 600 mA
正向电压(Max) - 900 mV 800 mV
正向电流(Max) 200 mA 300 mA 200 mA
工作温度(Max) 125 ℃ 150 ℃ 125 ℃
工作温度(Min) -65 ℃ -40 ℃ -55 ℃
无卤素状态 - - Halogen Free
耗散功率(Max) - - 200 mW
高度 1 mm 1 mm 0.9 mm
封装 SOT-323 SOT-323-3 SOT-323-3
长度 2.2 mm - 2.2 mm
宽度 1.35 mm - 1.35 mm
工作温度 - -40℃ ~ 150℃ -55℃ ~ 125℃
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2015/12/17
ECCN代码 - - EAR99
