对比图
型号 M20-8770342 M20-8770342R TSM-103-01-T-SV

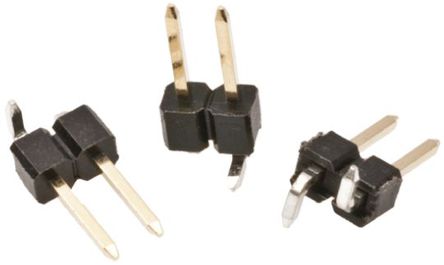

描述 HARWIN M20-8770342 线至板连接器, 垂直, M20-87系列, 3 触点, 针座, 2.54 mm, 表面安装 , 1 排板至板连接, 2.54 mm, 3 触点, 针座, M20 Series, 表面安装 , 1 排板至板连接, 2.54 mm, 3 触点, 针座, TSM Series, 表面安装 , 1 排
数据手册 ---
制造商 Harwin Harwin Samtec (申泰电子)
分类 线对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 2.54 mm 2.54 mm -
触点数 3 3 3
极性 Male Male Male
触点电镀 Gold, Tin Gold, Tin Tin
额定电流 3A/触头 3A/触头 -
排数 1 1 1
针脚数 3 3 3
额定电流(Max) - - 5.4A/触头
工作温度(Max) - - 105 ℃
工作温度(Min) - - -55 ℃
额定电压(Max) - - 475 VAC
引脚间距 2.54 mm 2.54 mm -
高度 - - 9.65 mm
外壳颜色 Black Black Black
颜色 Black Black -
触点材质 Brass Brass Phosphor Bronze
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 - - Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/06/15
