对比图

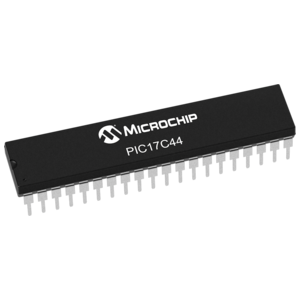

型号 PIC17C44-33/P PIC17C44-25/P PIC17C44-33I/P
描述 PIC17 系列 454 B RAM 8 K x 16位 EPROM 8位 CMOS 微控制器 - PDIP-40MICROCHIP PIC17C44-25/P 微控制器, 8位, 一次性可编程, PIC17C, 25 MHz, 16 KB, 454 Byte, 40 引脚, DIPPIC17C42/42A/R42/43/R43/44 8 位微控制器PIC17C42/42A/R42/43/R43/44 系列微控制器是基于 CMOS 的成熟微控制器，在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC18F 基于闪存的 MCU。### 特点最大 8.25 MIPS CPU 速度 58 个指令 16 级硬件堆栈 33 个输入/输出引脚 2 个捕获输入 2 个 PWM 输出 两个 8 位计时器 两个 16 位计时器 通用同步异步接收器发射器 (USART) – 某些型号 监控计时器 (WDT) 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) – 某些型号 省电睡眠模式 高电流阱/电流源，用于直接 LED 驱动 ### PIC17 微控制器
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器8位微控制器微控制器
安装方式 Through Hole Through Hole Through Hole
引脚数 40 40 40
封装 PDIP-40 PDIP-40 PDIP-40
频率 33 MHz 25 MHz -
电源电压(DC) 5.00 V, 6.00 V (max) 5.00 V, 6.00 V (max) 5.00 V, 6.00 V (max)
时钟频率 33.0 MHz 25.0 MHz 33.0 MHz
RAM大小 454 B 454 B 454 B
位数 8 8 8
耗散功率 1000 mW - 1000 mW
FLASH内存容量 16 KB 16 KB 16 KB
I/O引脚数 33 33 33
存取时间 33.0 µs 25.0 µs 33.0 µs
内核架构 PIC PIC PIC
内存容量 8000 B 8000 B 8000 B
内核子架构 PIC17 PIC17 PIC17
工作温度(Max) 70 ℃ 70 ℃ 85 ℃
工作温度(Min) 0 ℃ 0 ℃ -40 ℃
耗散功率(Max) 1000 mW 1000 mW 1000 mW
电源电压 2.5V ~ 6V 2.5V ~ 6V -
电源电压(Max) 6 V 6 V 5.5 V
电源电压(Min) 2.5 V 2.5 V 4.5 V
针脚数 - 40 -
输入/输出数 - 33 Input -
工作电压 - - 2.5V ~ 6V
长度 53.21 mm - 53.21 mm
宽度 14.73 mm - 14.73 mm
高度 4.95 mm - 4.95 mm
封装 PDIP-40 PDIP-40 PDIP-40
工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ -40℃ ~ 85℃ (TA)
产品生命周期 Unknown Unknown Unknown
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 - EAR99 3A991.a.2
HTS代码 - 8542310001 -
