对比图
型号 LP38690SDX-3.3 LP38690SD-3.3 LP38690SDX-3.3/NOPB
描述 1A低压降CMOS线性稳压器稳定器用陶瓷输出电容器 1A Low Dropout CMOS Linear Regulators Stable with Ceramic Output CapacitorsLDO Regulator Pos 3.3V 1A 6Pin WSON EP T/R1A低压降CMOS线性稳压器稳定器用陶瓷输出电容器 1A Low Dropout CMOS Linear Regulators Stable with Ceramic Output Capacitors
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6

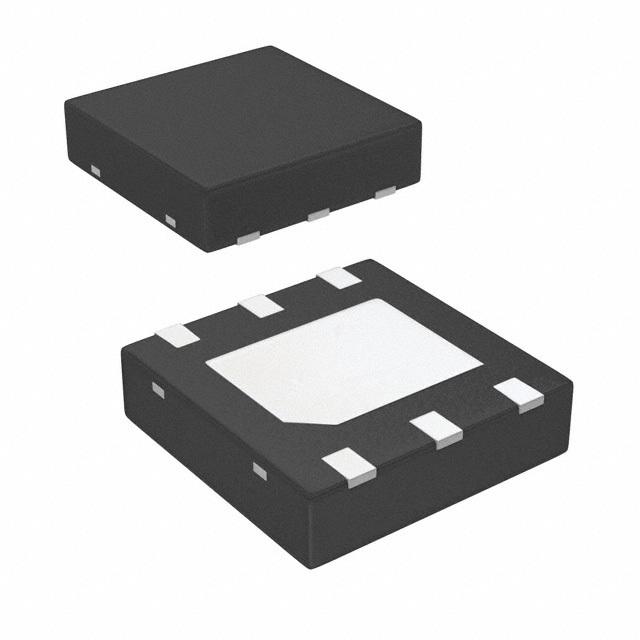

封装 WSON-6 HVSON WDFN-6
输出接口数 1 1 1
输入电压(DC) - 10.0V (max) -
输出电压 3.3 V 3.3 V 3.3 V
输出电流 1 A 1.00 A 1 A
静态电流 55.0 µA 55.0 µA 55.0 µA
跌落电压 0.065 V @ 100 mA, 0.65 V @ 1 A 0.065V @100mA,0.65V @1A 0.65V @1A
输入电压(Max) 10 V 10 V 10 V
输入电压(Min) 2.7 V 2.7 V 2.7 V
输出电流(Max) 1 A 1 A 1 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) 40 ℃ -40 ℃ -40 ℃
精度 ±2.5 % ±2.5 % ±2.5 %
输出电容类型 Ceramic - Ceramic
调节输出数 1 - 1
输入电压 ≤10 V - 10 V
供电电流 - - 55µA ~ 100µA
输出电压(Min) - - 3.3 V
封装 WSON-6 HVSON WDFN-6
高度 - - 0.8 mm
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant Non-Compliant RoHS Compliant
含铅标准 Contains Lead - Lead Free
工作温度 -40℃ ~ 125℃ - -40℃ ~ 125℃
