对比图

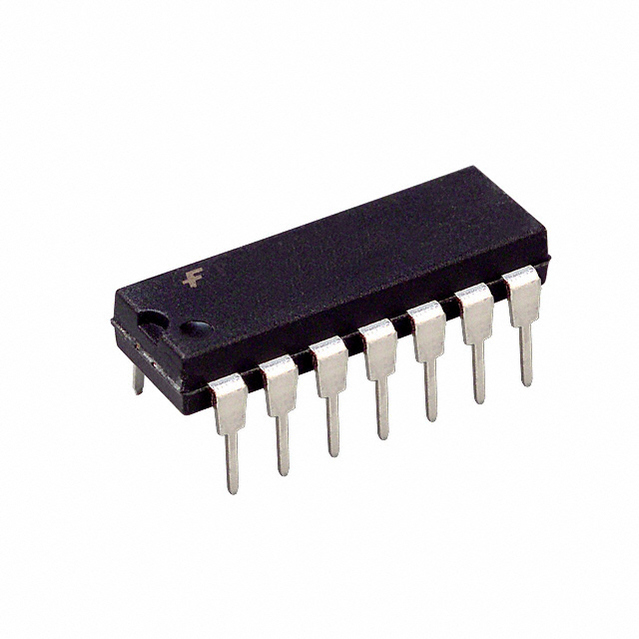

型号 DM74LS03N SN74LS03NE4 SN74LS03N
描述 四2输入与非门与集电极开路输出 Quad 2-Input NAND Gates with Open-Collector OutputsNAND Gate 4Element 2IN Bipolar 14Pin PDIP TubeTEXAS INSTRUMENTS SN74LS03N 与非门, 4门, 2输入, 8 mA, 4.75V至5.25V, DIP-14
数据手册 ---
制造商 Fairchild (飞兆/仙童) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 14 14 14
封装 DIP-14 PDIP-14 PDIP-14
电源电压(DC) - 4.75V ~ 5.25V 4.75V ~ 5.25V
输出接口数 - 1 1
输出电流 - 8.00 mA 8 mA
电路数 4 4 4
位数 - 4 4
传送延迟时间 - 32.0 ns 32.0 ns
电压波节 - 5.00 V 5.00 V
逻辑门个数 4 4 4
输入数 - 2 2
电源电压 - 4.75V ~ 5.25V 4.75V ~ 5.25V
电源电压(Max) - 5.25 V 5.25 V
电源电压(Min) - 4.75 V 4.75 V
通道数 - - 4
针脚数 - - 14
静态电流 - - 2.4 mA
工作温度(Max) - - 70 ℃
工作温度(Min) - - 0 ℃
宽度 - 6.35 mm 6.35 mm
封装 DIP-14 PDIP-14 PDIP-14
长度 - - 19.3 mm
高度 - - 4.57 mm
工作温度 - 0℃ ~ 70℃ 0℃ ~ 70℃
重量 - - 0.0148478936216 kg
产品生命周期 Unknown Active Active
包装方式 Tube Tube Tube
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 - - EAR99
