对比图

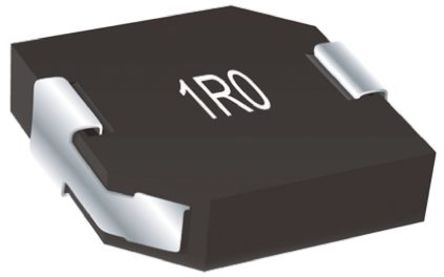

型号 SRP1235-6R8M SRP1238A-6R8M HM72A-126R8LLFTR13
描述 BOURNS SRP1235-6R8M 表面贴装功率电感器, SRP1235系列, 6.8 µH, ± 20%, 屏蔽, 0.022 ohm, 9 ABOURNS SRP1238A-6R8M 表面贴装功率电感器, AEC-Q200 SRP1238A系列, 6.8 µH, ± 20%, 屏蔽, 0.024 ohm, 9 AFIXED IND 6.8uH 8A 22MOHM SMD
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Magnetics
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 -
封装 1235 13.5mm x 12.5mm x 3.3mm -
额定电流 9 A 9 A 8 A
容差 ±20 % ±20 % ±20 %
电感 6.8 µH 6.8 µH -
自谐频率 14 MHz 13 MHz -
共振频率 14 MHz - -
电感公差 ±20 % ±20 % -
测试频率 100 kHz 100 kHz 100 kHz
电阻(DC） ≤22 mΩ 0.024 Ω ≤22 mΩ
工作温度(Max) 150 ℃ 150 ℃ -
工作温度(Min) -55 ℃ -40 ℃ -
电阻(DC Max) 0.022 Ω 0.024 Ω -
Q值 - 20 -
长度 13.9 mm 13.5 mm -
宽度 13.5 mm 12.5 mm -
高度 3.7 mm 3.3 mm -
封装 1235 13.5mm x 12.5mm x 3.3mm -
工作温度 -55℃ ~ 150℃ -40℃ ~ 150℃ -40℃ ~ 130℃
产品生命周期 Active Active -
包装方式 Cut Tape (CT) Tape & Reel (TR) -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2016/06/20 2016/06/20 -
