对比图

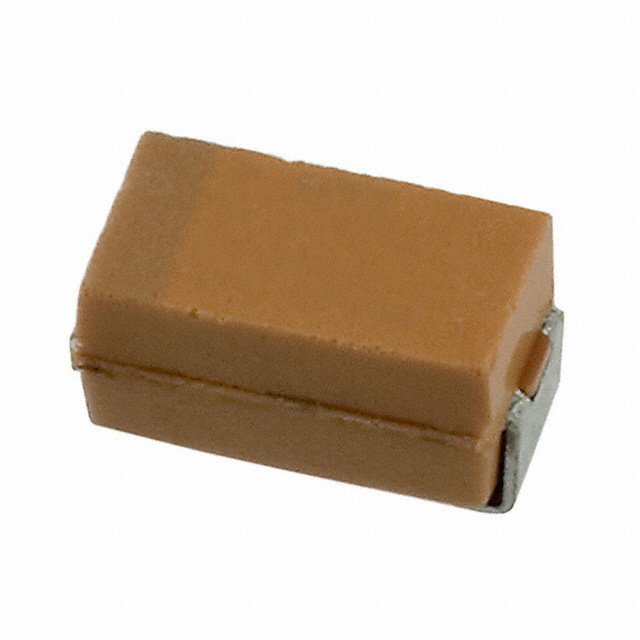

型号 TPSA685K020A1000 TPSA685K020R1000 TPSA685M020R1000
描述 Cap Tant Solid 6.8uF 20V A CASE 10% (3.2 X 1.6 X 1.6mm) SMD 3216-18 T/RAVX TPSA685K020R1000 表面贴装钽电容, TPS系列, 6.8 µF, ± 10%, 20 V, 1206 [3216 公制], A1206 6.8uF ±20% 20V
数据手册 ---
制造商 AVX (艾维克斯) AVX (艾维克斯) AVX (艾维克斯)
分类 电容钽电容电容
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 3216 3216 3216
封装 1206 1206 1206
引脚数 - 2 2
额定电压(DC) 20.0 V 20.0 V 20.0 V
电容 6.8 μF 6.8 µF 6.8 μF
等效串联电阻(ESR) 1 Ω 1 Ω 1 Ω
容差 ±10 % ±10 % ±20 %
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 20 V 20 V 20 V
长度 3.2 mm 3.2 mm 3.2 mm
宽度 1.6 mm 1.6 mm 1.6 mm
高度 1.6 mm 1.6 mm 1.6 mm
封装(公制) 3216 3216 3216
封装 1206 1206 1206
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
介质材料 - Tantalum Tantalum
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
最小包装 - 2000 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 - EAR99 -
