对比图
型号 ADS7844EB/2K5G4 ADS7844EB/2K5 ADS7844EB
描述 模数转换器 - ADC 12-Bit 8-Ch Serial Output Sampling12 位 8 通道串行输出采样模数转换器 20-SSOP12 位 8 通道串行输出采样模数转换器 20-SSOP
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 AD转换器AD转换器AD转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20

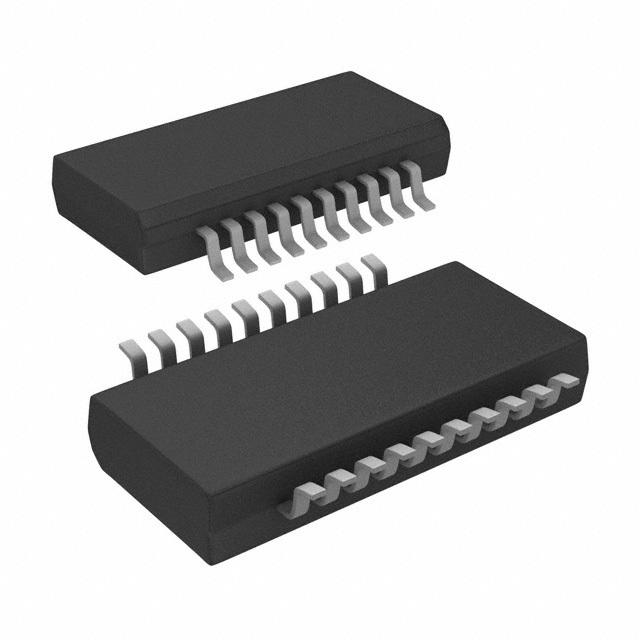

封装 SSOP-20 SSOP-20 SSOP-20
供电电流 550 µA 550 µA 550 µA
电路数 1 1 1
位数 12 12 12
耗散功率 4.5 W 4.5 W 4.5 W
采样率 200 ksps 200 ksps 200 ksps
功耗 1.8 mW 840 µW 840 µW
模数转换数(ADC) 1 1 1
输入数 4, 8 4, 8 4, 8
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 4.5 mW 4.5 mW 4.5 mW
输入通道数 8, 4 4, 8 4, 8
输入电压 2.5V, 5V 2.5V, 5V 2.5V, 5V
数字逻辑电平 - SAR SAR
电源电压(DC) - 2.70V (min) 2.70V (min)
电源电压(Max) - 5.25 V 5.25 V
电源电压(Min) - 2.7 V 2.7 V
通道数 - - 8
长度 8.75 mm - -
宽度 4 mm - -
高度 1.5 mm - -
封装 SSOP-20 SSOP-20 SSOP-20
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/06/15 2015/06/15
