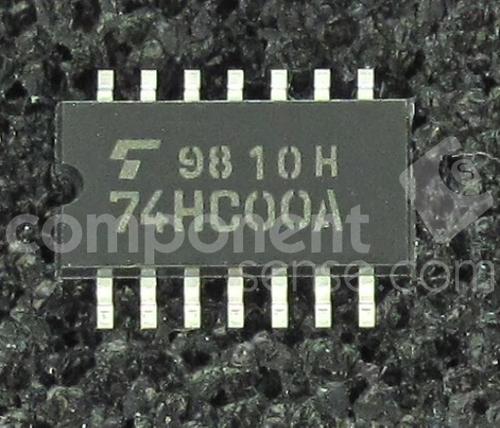

SN74HC00NSRG4和TC74HC00AF

对比图

型号 SN74HC00NSRG4 TC74HC00AF HD74HC00FP

描述 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATESPb-F NHS2-SOP150 ACTIVEIC 与非门 HD74HC00FP SOP14 marking/标记 HC

数据手册 ---

制造商 TI (德州仪器) Toshiba (东芝) HITACHI (日立)

分类 逻辑芯片逻辑芯片

安装方式 Surface Mount Surface Mount Surface Mount

封装 SOP-14 SOP-14 SOP-14

引脚数 14 - -

封装 SOP-14 SOP-14 SOP-14

长度 10.3 mm - -

宽度 5.3 mm - -

高度 1.95 mm - -

产品生命周期 Active Obsolete Unknown

包装方式 Tape & Reel (TR) - -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - -

电源电压(DC) 2.00V ~ 6.00V - -

输出电流 5.20 mA - -

位数 4 - -

传送延迟时间 20.0 ns - -

电压波节 6.00 V, 5.00 V, 2.00 V - -

逻辑门个数 4 - -

输出电流驱动 -1.00 mA - -

工作温度(Max) 85 ℃ - -

工作温度(Min) 40 ℃ - -

电源电压(Max) 6 V - -

电源电压(Min) 2 V - -

工作温度 40℃ ~ 85℃ - -
