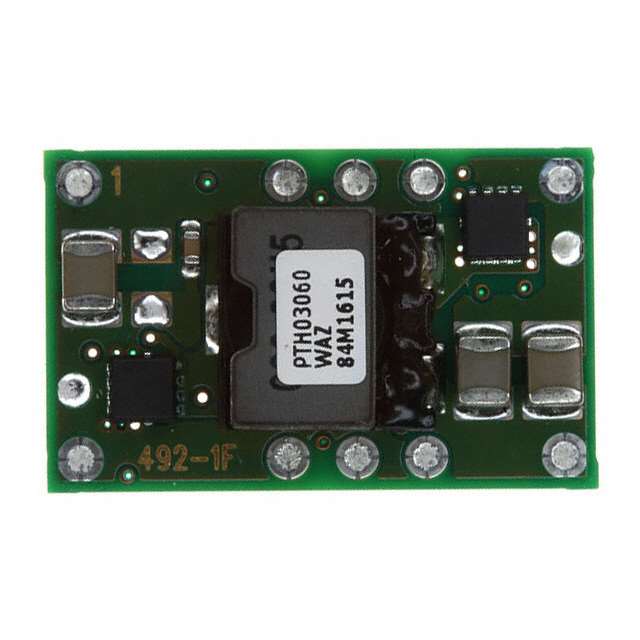

PTH03060WAST和PTH03060WAZ

对比图

型号 PTH03060WAST PTH03060WAZ PTH03060WAS

描述 10 -A ， 3.3 V输入非隔离降压型开关电源模块 10-A, 3.3-V Input Non-Isolated Step-Down Switching Power Module10 -A ， 3.3 V输入非隔离降压型开关电源模块 10-A, 3.3-V Input Non-Isolated Step-Down Switching Power Module10 -A ， 3.3 V输入非隔离降压型开关电源模块 10-A, 3.3-V Input Non-Isolated Step-Down Switching Power Module

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 10 10 10

封装 SMD-10 SMD-10 SMD-10

频率 - 300 kHz -

电源电压(DC) 3.30 V 3.30 V -

额定功率 - 25 W -

输出接口数 1 1 1

输入电压(DC) 2.95V ~ 3.65V 2.95V ~ 3.65V -

输出电压 0.8V ~ 2.5V 0.8V ~ 2.5V 0.8V ~ 2.5V

输出电流 10 A 10 A 10 A

调节输出数 1 1 1

输出功率 - 25 W -

开关频率 325 kHz 325 kHz 325 kHz

拓扑结构 Buck Buck Buck

输入电压(Max) 3.65 V 3.65 V 3.65 V

输入电压(Min) 2.95 V 2.95 V 2.95 V

输入电压(DC Max) 3.65 V 3.65 V -

输入电压(DC Min) 2.95 v 2.95 v -

输出电压(Max) 2.5 V 2.5 V -

输出电压(Min) 800 mV 800 mV -

输出电流(Max) 10 A 10 A 10 A

输出功率(Max) 25 W 25 W -

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

输入电压 2.95V ~ 3.65V 2.95V ~ 3.65V 2.95V ~ 3.65V

长度 - 25.4 mm 25.4 mm

宽度 15.75 mm 15.75 mm 15.8 mm

高度 9.57 mm 9.57 mm 8.75 mm

封装 SMD-10 SMD-10 SMD-10

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tray Tray

RoHS标准 Non-Compliant RoHS Compliant Non-Compliant

含铅标准 Contains Lead Lead Free Contains Lead

REACH SVHC标准 - No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -

ECCN代码 - EAR99 -
