对比图

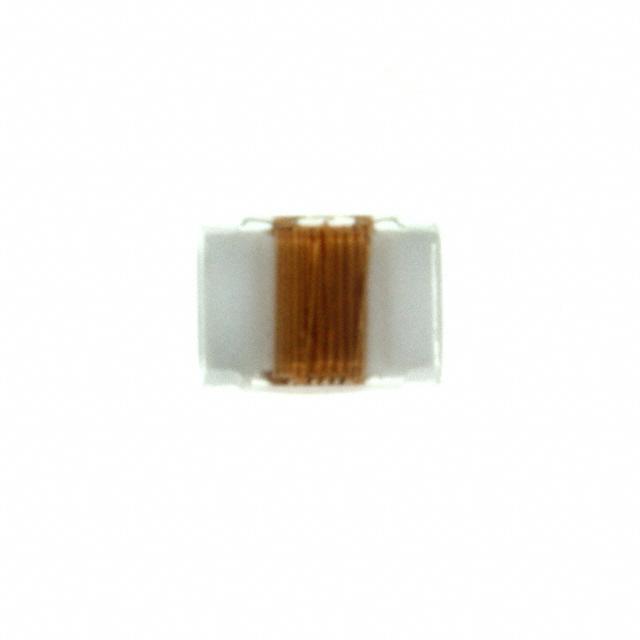

描述 SIMID系列SIMID 0805 -F SIMID series, SIMID 0805-FInductor High Frequency Chip Wirewound 680nH 5% 25.2MHz 10Q-Factor 130mA 3.02Ω DCR 0805 T/R
数据手册 --
制造商 Epcos (爱普科斯) Panasonic (松下)
分类 电感电感
安装方式 Surface Mount Surface Mount
封装(公制) 2012 2012
封装 0805 0805
引脚数 2 -
额定电流 190 mA 130 mA
容差 ±5 % ±5 %
电感 680 nH 680 nH
自谐频率 300 MHz 100 MHz
屏蔽 - No
测试频率 25 MHz 25.2 MHz
电阻(DC) ≤1.7 Ω ≤3.02 Ω
工作温度(Max) - 85 ℃
工作温度(Min) - -20 ℃
电阻(DC Max) - 3.02 Ω
Q值 23.0 -
电阻 1.70 Ω -
共振频率 300 MHz -
长度 2 mm 2.00 mm
宽度 1.2 mm 1.25 mm
高度 1.4 mm 1.55 mm
封装(公制) 2012 2012
封装 0805 0805
工作温度 -55℃ ~ 125℃ -20℃ ~ 85℃
产品生命周期 - Unknown
包装方式 Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC -
ECCN代码 - EAR99
HTS代码 - 8504508000
