REG103UA-2.5和REG103UA-2.5/2K5

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

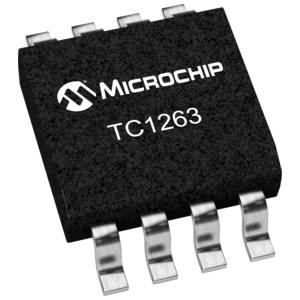

型号 REG103UA-2.5 REG103UA-2.5/2K5 TC1263-2.5VOATR

描述 500毫安低压差稳压器 500mA Low-Dropout Regulator500毫安低压差稳压器 500mA Low-Dropout Regulator500毫安,固定输出, CMOS LDO ,带有关断 500 mA, Fixed-Output, CMOS LDO with Shutdown

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) Microchip (微芯)

分类 稳压芯片稳压芯片稳压芯片

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 8

封装 SOIC-8 SOIC-8 SOIC-8

输出接口数 1 1 1

输入电压(DC) 15.0V (max) - 2.70V (min)

输出电压 2.5 V 2.5 V 2.5 V

输出电流 500 mA 500 mA 500 mA

供电电流 0.7mA ~ 1.3mA 0.7mA ~ 1.3mA -

静态电流 1.00 mA 1.00 mA 80.0 µA

输出电容类型 Ceramic Ceramic Tantalum

跌落电压 0.115V @500mA 0.115V @500mA 0.35V @500mA

调节输出数 1 1 -

输入电压(Max) 15 V 15 V 6 V

输入电压(Min) 2.1 V 2.1 V 2.7 V

输出电压(Min) 2.5 V 2.5 V -

输出电流(Max) 0.5 A 0.5 A -

工作温度(Max) 125 ℃ 85 ℃ 125 ℃

工作温度(Min) -55 ℃ -40 ℃ -40 ℃

精度 2 % ±2 % ±0.5 %

输入电压 ≤15 V ≤15 V ≤6 V

长度 4.9 mm 4.9 mm -

宽度 3.91 mm 3.91 mm -

高度 1.58 mm 1.58 mm -

封装 SOIC-8 SOIC-8 SOIC-8

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 EAR99 - -
