对比图

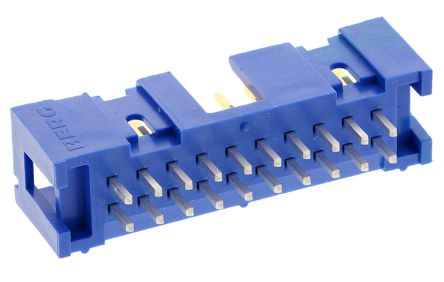

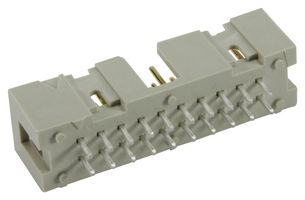

型号 09185207322 30320-6002HB 75869-104LF
描述 HARTING 09185207322 线至板连接器, Shrouded, SEK 18 Series, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排 新3M 30320-6002HB. 针座, 20路, 2排, 4壁护罩, 直型, 镀金2.54 mm 节距 Quickie 有罩管座引脚触点区域为钯镍合金镀金，印刷电路板引线则采用表面无光泽锡。 这些 2.54 mm 节距 Quickie 有罩引脚管座设计具有极化功能，具体取决于触点数量，请参见表格。无极化：75869-1**30**LF、75869-1**31**LF 和 75869-1**32**LF 右极化：75869-1**01**LF 和 75869-1**02**LF 左右极化：75869-1**03**LF、75869-1**04**LF 和 75869-1**05**LF **极化** | **位置数** | **库存号** ---|---|--- 无 | 2x3、2x3、2x4 | 673-7682、673-7694、673-7708 仅右侧 | 2x5、2x7 | 771-0079、771-0072 右和左 | 2x8、2x10、2x13、2x17 | 771-0076、771-0085、771-0088、771-0082 ### 注有关匹配的 IDC Quickie 插座，请参见典型库存号 673-7682。### 2.54mm FCI Quickie高温外壳 薄型 易燃性等级 UL 94V-0
数据手册 ---
制造商 Harting Technology Group (哈丁电子) 3M Amphenol (安费诺)
分类 线对板连接器线对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - throughHole
触点数 20 20 20
极性 Male Male Male
额定电流 - 1 A 3 A
排数 2 2 2
额定电流(Max) - 1 A 3A/触头
额定电压 - - 500 VAC
针脚数 20 20 -
触点电镀 - Gold -
绝缘电阻 - 1000 MΩ -
工作温度(Max) - 105 ℃ -
工作温度(Min) - -55 ℃ -
高度 - 9.3 mm 9.57 mm
封装 - - throughHole
长度 - 33 mm -
宽度 - 8.78 mm -
外壳颜色 - Black Blue
触点材质 Copper Alloy Brass Phosphor Bronze
工作温度 - -55℃ ~ 105℃ -65℃ ~ 125℃
颜色 - Black -
包装方式 - Box Tube
产品生命周期 Active Active -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
REACH SVHC版本 2015/12/17 - 2015/06/15
含铅标准 Lead Free Lead Free -
