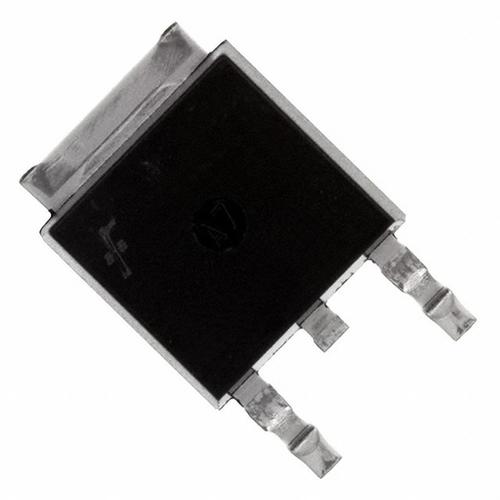

FQD13N06L和FQD13N06LTM

对比图

型号 FQD13N06L FQD13N06LTM FQD13N06LTF

描述 LOGIC 60V N沟道MOSFET 60V LOGIC N-Channel MOSFETFAIRCHILD SEMICONDUCTOR  FQD13N06LTM  晶体管, MOSFET, N沟道, 11 A, 60 V, 0.092 ohm, 10 V, 2.5 VTrans MOSFET N-CH 60V 11A 3Pin(2+Tab) DPAK T/R

数据手册 ---

制造商 Fairchild (飞兆/仙童) Fairchild (飞兆/仙童) Fairchild (飞兆/仙童)

分类 MOS管MOS管

安装方式 Surface Mount Surface Mount Surface Mount

封装 DPAK TO-252-3 TO-252-3

引脚数 - 3 -

极性 N-CH N-Channel N-Channel

漏源极电压(Vds) 60 V 60 V 60 V

连续漏极电流(Ids) 11A 11.0 A 11.0 A

额定电压(DC) - 60.0 V 60.0 V

额定电流 - 11.0 A 11.0 A

漏源极电阻 - 0.092 Ω 115 mΩ

耗散功率 - 28 W 2.5W (Ta), 28W (Tc)

漏源击穿电压 - 60.0 V 60.0 V

栅源击穿电压 - ±20.0 V ±20.0 V

输入电容(Ciss) - 350pF @25V(Vds) 350pF @25V(Vds)

额定功率(Max) - 2.5 W 2.5 W

耗散功率(Max) - 2.5 W 2.5W (Ta), 28W (Tc)

针脚数 - 3 -

阈值电压 - 2.5 V -

上升时间 - 90 ns -

下降时间 - 40 ns -

工作温度(Max) - 150 ℃ -

工作温度(Min) - -55 ℃ -

封装 DPAK TO-252-3 TO-252-3

长度 - 6.73 mm -

宽度 - 6.22 mm -

高度 - 2.39 mm -

产品生命周期 Unknown Active Unknown

包装方式 - Tape & Reel (TR) Tape & Reel (TR)

工作温度 - -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)

RoHS标准 - RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -

ECCN代码 - EAR99 EAR99
