BZG03C15-TR和BZG03C15TR3

对比图

型号 BZG03C15-TR BZG03C15TR3 PTVS13VS1UR

描述 VISHAY  BZG03C15-TR  单管二极管 齐纳, 15 V, 1.25 W, DO-214AC, 5 %, 2 引脚, 150 °C3W，BZG03C 系列，Vishay Semiconductor### 齐纳二极管，Vishay SemiconductorNXP  PTVS13VS1UR  TVS二极管, AEC-Q127, AEC-Q101 PTVS系列, 单向, 13 V, 21.5 V, SOD-123, 2 引脚

数据手册 ---

制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) NXP (恩智浦)

分类 齐纳二极管齐纳二极管TVS二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

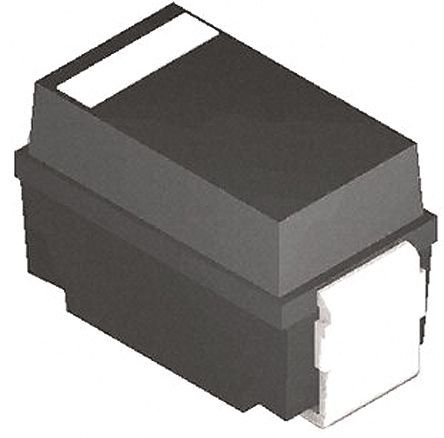

封装 DO-214AC DO-214AC-2 SOD-123

击穿电压 15.6 V - -

针脚数 2 2 2

耗散功率 1.25 W 3 W -

测试电流 50 mA 50 mA -

稳压值 15 V 15 V -

工作温度(Max) 150 ℃ 150 ℃ -

钳位电压 - - 21.5 V

最大反向电压（Vrrm） - - 13V

最大反向击穿电压 - - 15.9 V

脉冲峰值功率 - - 400 W

最小反向击穿电压 - - 14.4 V

正向电压 - 1.2V @500mA -

额定功率(Max) - 1.25 W -

工作温度(Min) - -65 ℃ -

耗散功率(Max) - 3000 mW -

封装 DO-214AC DO-214AC-2 SOD-123

长度 - 4.5 mm -

宽度 - 2.8 mm -

高度 - 2.3 mm -

产品生命周期 Active Obsolete Unknown

包装方式 Cut Tape (CT) Cut Tape (CT) Cut Tape (CT)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/12/17

工作温度 - -65℃ ~ 150℃ -
