对比图

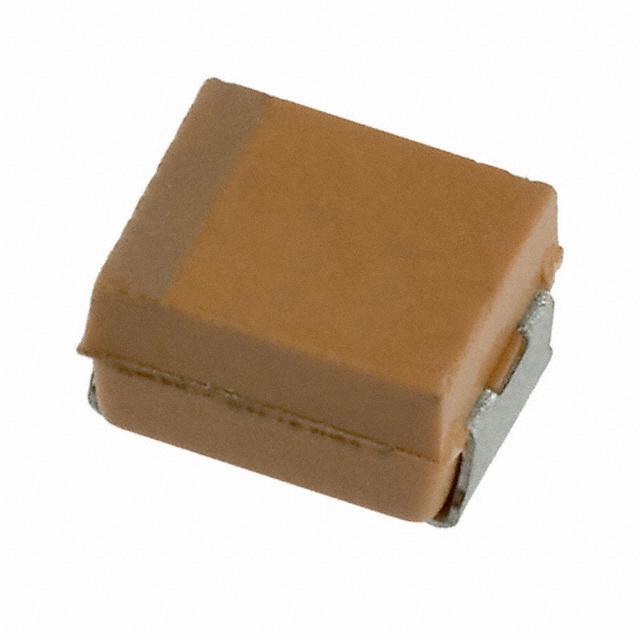

型号 TPSB157K004R0250 TPSB157M004R0250 TPSB157M004Y0250
描述 TPS 系列 2.5 至 6.3V 直流AVX 的 TPS 系列低 ESR 贴片式电容器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。低 ESR（等效串联电阻） 高波纹电流能力 低功率和热消散 尺寸 (mm) --- | L | W | H | W1 | A 外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2 A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8 B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8 C | 6 | 3.2 | 2.6 | 2.2 | 1.3 D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3 E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3 V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4 W | 6 | 3.2 | 1.5 | 2.2 | 1.3 ### SMT 125°C1210 150uF ±20% 4V1210 150uF ±20% 4V 2.1mm
数据手册 ---
制造商 AVX (艾维克斯) AVX (艾维克斯) AVX (艾维克斯)
分类 钽电容钽电容电容
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 -
封装(公制) 3225 3225 3225
封装 3528 1210 1210
额定电压(DC) 4.00 V 4.00 V 4.00 V
电容 150 µF 150 µF 150 µF
等效串联电阻(ESR) 250 mΩ 250 mΩ 250 mΩ
容差 ±10 % ±20 % ±20 %
额定电压 4 V 4 V 4 V
工作温度(Max) 125 ℃ - -
工作温度(Min) -55 ℃ - -
长度 3.5 mm 3.50 mm 3.50 mm
宽度 2.80 mm 2.80 mm 2.80 mm
高度 1.9 mm 1.90 mm 2.1 mm
封装(公制) 3225 3225 3225
封装 3528 1210 1210
介质材料 Tantalum Tantalum -
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 2000 2000 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
