对比图

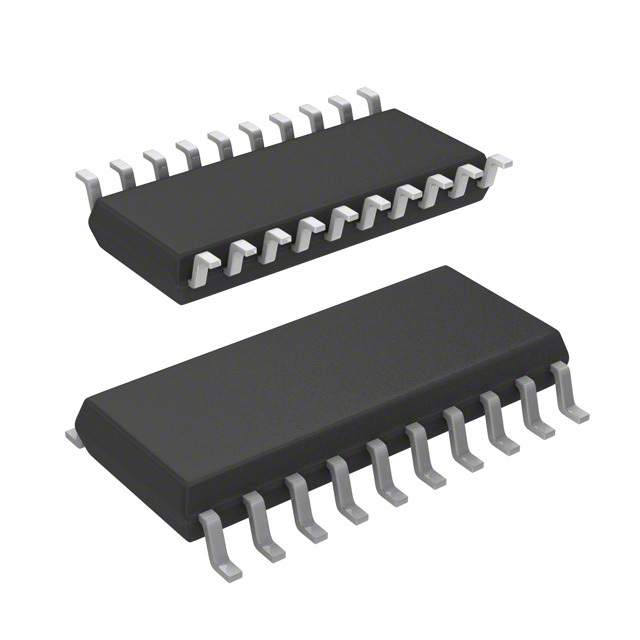

型号 74HCT244D,653 M74HCT244RM13TR CD74HCT244M96
描述 74HCT244D,653 编带具有三态输出八路总线缓冲器（非反相） OCTAL BUS BUFFER WITH 3 STATE OUTPUTS (NON INVERTED)74HCT 系列反相器和缓冲器，Texas InstrumentsTexas Instruments 的 74HCT 系列 CMOS Logic IC 的一系列反相器和缓冲器。 输入的的 74HCT 系列与 74LSTTL 兼容，且产品使用硅门 CMOS 技术，以实现与 LSTTL 系列类似的工作速度，但带有低功耗的标准 CMOS 集成电路。### 74HCT 系列
数据手册 ---
制造商 Nexperia (安世) ST Microelectronics (意法半导体) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 SOT-163-20 SOIC-20 SOIC-20
电源电压(DC) - 5.00 V, 5.50 V (max) 4.50V ~ 5.50V
输出接口数 - 8 8
通道数 8 8 8
位数 - 8 6
输入数 - 8 8
电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V
电容 3.5 pF - -
供电电流 8 µA - -
针脚数 20 - -
耗散功率 500 mW - -
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -40 ℃ - -55 ℃
耗散功率(Max) 500 mW - -
电源电压(Max) 5.5 V - -
电源电压(Min) 4.5 V - -
传送延迟时间 - - 31.0 ns
电压波节 - - 5.00 V
输出电流驱动 - - -1.00 mA
封装 SOT-163-20 SOIC-20 SOIC-20
长度 13 mm - 12.8 mm
宽度 7.6 mm - 7.52 mm
高度 2.45 mm - 2.35 mm
工作温度 -40℃ ~ 125℃ -55℃ ~ 125℃ (TA) -55℃ ~ 125℃ (TA)
产品生命周期 Active Not Recommended for New Designs Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 无铅 Contains Lead Lead Free
ECCN代码 EAR99 - EAR99
