对比图

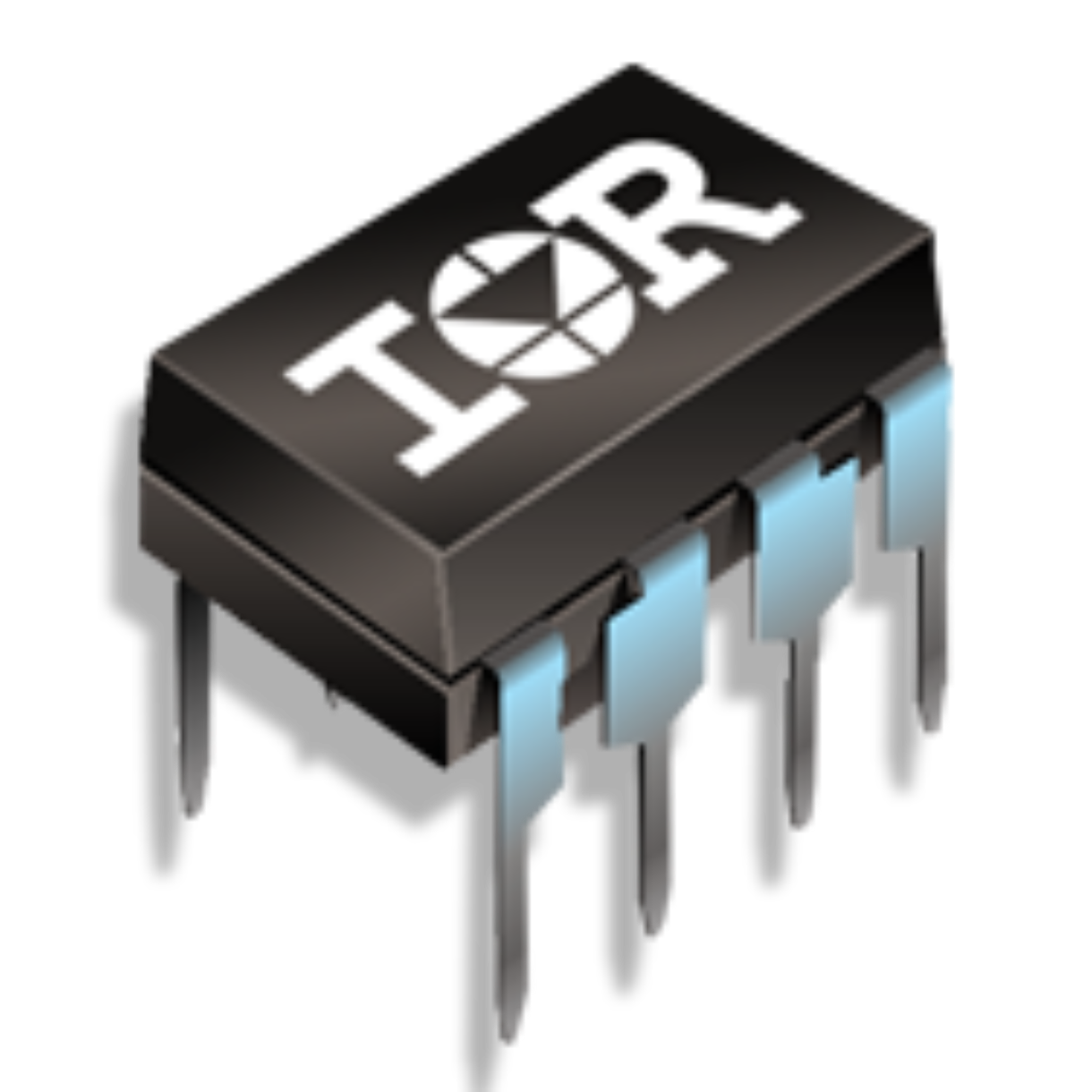

型号 IR21531D IR21531DPBF
描述 Self-Oscillating 600V Half Bridge Driver IC with typical 0.18A source and 0.26A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs.INFINEON IR21531DPBF 驱动器, MOSFET, 半桥, 10V-16.8V电源, 660ns延迟, DIP-8
数据手册 --
制造商 Infineon (英飞凌) Infineon (英飞凌)
分类 FET驱动器FET驱动器
安装方式 Through Hole Through Hole
引脚数 8 8
封装 PDIP-8 DIP-8
电源电压(DC) 20.0V (max) 10.0V (min)
上升/下降时间 80ns, 45ns 80ns, 45ns
输出接口数 2 2
输出电流 0.18 A -
产品系列 IR21531 -
电源电压 10V ~ 15.6V 10V ~ 15.6V
工作电压 - 10V ~ 16.8V
针脚数 - 8
耗散功率 - 1000 mW
上升时间 - 150ns (Max)
下降时间 - 100ns (Max)
下降时间(Max) - 100 ns
上升时间(Max) - 150 ns
工作温度(Max) - 125 ℃
工作温度(Min) - -40 ℃
耗散功率(Max) - 1000 mW
电源电压(Max) - 16.8 V
电源电压(Min) - 10 V
封装 PDIP-8 DIP-8
长度 - 10.92 mm
宽度 - 7.11 mm
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)
产品生命周期 Obsolete Active
包装方式 Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC版本 - 2015/12/17
ECCN代码 - EAR99
