对比图

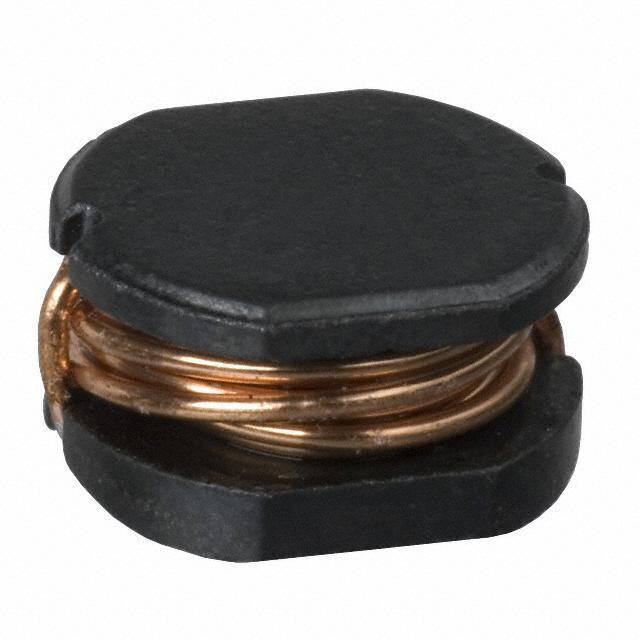

型号 PM105-390M-RC SDR1006-390KL PM105-390M
描述 39uH ±20% 1.35ABOURNS SDR1006-390KL 表面贴装功率电感器, SDR1006系列, 39 µH, ± 10%, 非屏蔽, 0.14 ohm, 1.35 A39uH ±20% 1.37A
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 -
封装 0.386" L x 0.386" W x 0.228" H (9.80mm x 9.80mm x 5.80mm) 1006 -
额定电流 1.35 A 1.35 A 1.37 A
容差 ±20 % ±10 % ±20 %
电感 39 µH 39 µH 39 µH
自谐频率 9 MHz 9 MHz 12 MHz
Q值 20 20.0 -
电感公差 ±20 % ±10 % ±20 %
测试频率 1 kHz 1 kHz 2.52 MHz
电阻(DC） 140 mΩ ≤140 mΩ 140 mΩ
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
电阻(DC Max) 140 mΩ 0.14 Ω 140 mΩ
屏蔽 No - No
长度 10.0 mm 9.8 mm 10.0 mm
高度 5.8 mm 5.8 mm 5.8 mm
封装 0.386" L x 0.386" W x 0.228" H (9.80mm x 9.80mm x 5.80mm) 1006 -
宽度 9.00 mm - 9.00 mm
直径 10.0 mm - 10.0 mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -30℃ ~ 100℃
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2016/06/20 -
