对比图

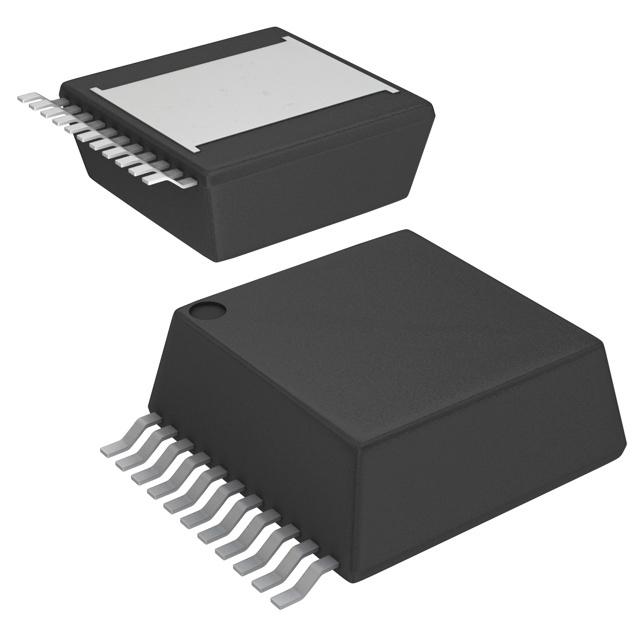

型号 LMZ22008TZX/NOPB LMZ22008TZE/NOPB LMZ22008TZ/NOPB
描述 IC BUCK SYNC 20V 8A TO-PMOD-11开关稳压器 8A SIMPLE SWITCHER® Power Module with 20V Maximum Input Voltage and Current Sharing 11-PFM -40 to 85LMZ-2 系列 SIMPLE SWITCHER® 电源模块易于使用的模块，用于需要高输入电压（高达 36V）、频率同步和电流共享的应用。输出电流高达 10A 频率同步引脚，可控制切换频率 电流共享引脚，可用于并联多个电源模块 卓越的热性能 ### 非隔离电源模块，Texas Instruments非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案，以满足极端工作条件或只需标准功能套件的要求。集成屏蔽式电感器 精密启动，软启动，跟踪排序 同类最佳的热性能 引脚至引脚兼容模块，用于不同的负载电流 易于使用的封装 通过 EN55022 (CISPR22) B 类辐射和传导 EMI 标准
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 11 11
封装 TO-PMOD-11 TO-PMOD-11 TO-PMOD-11
输出接口数 1 1 1
输出电压 - 0.8V ~ 6V 0.8V ~ 6V
输出电流 - 8 A 8 A
静态电流 - 3.00 mA 3.00 mA
调节输出数 - 1 1
输出功率 - 40 W 40 W
开关频率 - 314kHz ~ 600kHz 600 kHz
拓扑结构 - Buck Buck
输入电压(Max) 20 V 20 V 20 V
输入电压(Min) 6 V 6 V 6 V
输出电流(Max) 8 A 8 A 8 A
工作温度(Max) - 85 ℃ 85 ℃
工作温度(Min) - -40 ℃ -40 ℃
输入电压 - 6V ~ 20V 6V ~ 20V
额定功率 - - 48 W
针脚数 - - 11
输出电压(Max) - - 6 V
输出电压(Min) - - 800 mV
高度 - 5.9 mm 5.9 mm
封装 TO-PMOD-11 TO-PMOD-11 TO-PMOD-11
长度 - - 15 mm
宽度 - - 15 mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/06/15
ECCN代码 - EAR99 -
