AD7874ANZ和AD7874AQ

对比图

型号 AD7874ANZ AD7874AQ AD7874AN

描述 ANALOG DEVICES  AD7874ANZ  模数转换器, 12 bit, 116 kSPS, 双 (+/-), -4.75 V, 5.25 V, DIPLC2MOS 4通道， 12位同步采样数据采集系统 LC2MOS 4-Channel, 12-Bit Simultaneous Sampling Data Acquisition System4通道同步采样12位数据采集系统

数据手册 ---

制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)

分类 AD转换器数模转换器数模转换器

安装方式 Through Hole Through Hole Through Hole

引脚数 28 28 28

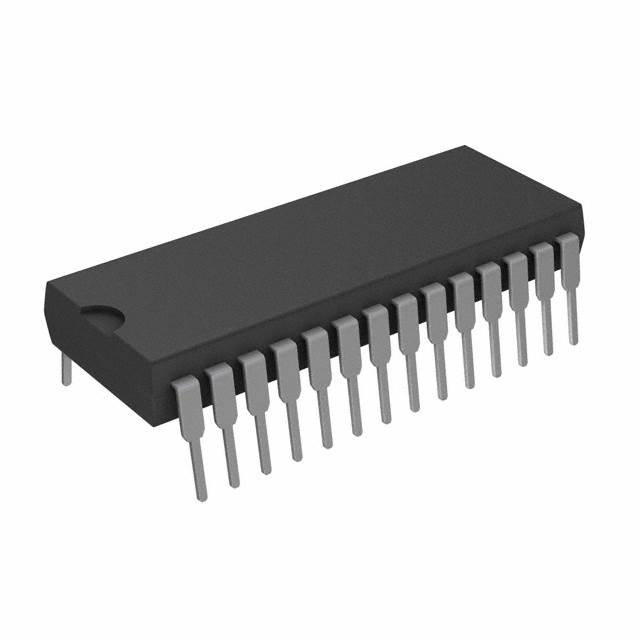

封装 PDIP-28 CDIP-28 PDIP-28

数字逻辑电平 SAR SAR SAR

电路数 1 1 -

通道数 4 4 4

位数 12 12 12

耗散功率 100 mW 100 mW 150 W

采样率 116 ksps 116 ksps 116 ksps

功耗 - 100 mW 100 mW

分辨率(Bits) 12.0 12.0 12.0

输入阻抗 9.00 GΩ 9.00 GΩ 9.00 GΩ

模数转换数(ADC) 1 1 1

工作温度(Max) 85 ℃ 125 ℃ 85 ℃

工作温度(Min) -40 ℃ -55 ℃ -40 ℃

耗散功率(Max) 150 mW 150 mW 150 mW

输入通道数 4 4 4

电源电压(DC) -4.75 V (min) - -

供电电流 12 mA - -

针脚数 28 - -

电源电压(Max) 5.25 V - -

长度 39.75 mm 37.85 mm 39.75 mm

宽度 14.73 mm 15.49 mm 14.73 mm

高度 4.95 mm 5.34 mm 4.95 mm

封装 PDIP-28 CDIP-28 PDIP-28

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant Non-Compliant Non-Compliant

含铅标准 Lead Free Contains Lead Contains Lead

军工级 Yes Yes Yes

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/12/17 - -
