对比图
型号 LM431AIZ TL431ILPG TL431ACLPG
描述 参考电压，可调，Fairchild Semiconductor对于低功率、低电流应用，Fairchild Semiconductor 分流器调节器具有可调/可编程输出电压和极佳的热稳定性。 分流器调节器提供低动态输出阻抗和快速的接通响应，同时可在工业温度范围内工作。### 电压参考，Fairchild SemiconductorON SEMICONDUCTOR TL431ILPG 电压基准ON SEMICONDUCTOR TL431ACLPG 电压基准, 精密, 分流 - 可调, TL431A系列, 2.495V至36V, TO-226AA-3
数据手册 ---
制造商 Fairchild (飞兆/仙童) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 电压基准芯片电压基准芯片电压基准芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3

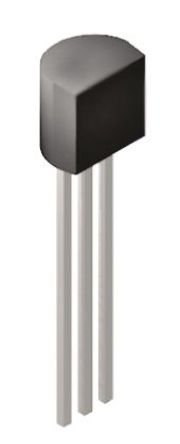

封装 TO-226-3 TO-92-3 TO-226-3
电源电压(DC) - 36.0V (max) 36.0V (max)
额定电流 - 100 mA 100 mA
容差 ±2 % ±2.2 % ±1 %
无卤素状态 - Halogen Free Halogen Free
输出电压 2.5V ~ 36V 2.495V ~ 36V 2.495V ~ 36V
输出电流 100 mA 100 mA 100 mA
通道数 1 1 1
针脚数 - 3 3
耗散功率 - 0.7 W 0.7 W
热阻 - 83℃/W (RθJC) 83℃/W (RθJC)
输入电压(Max) 37 V 37 V 37 V
输出电压(Max) 36 V 36 V 36 V
输出电压(Min) 2.5 V 2.495 V 2.495 V
输出电流(Max) 100 mA 100 mA 100 mA
工作温度(Max) 85 ℃ 85 ℃ 70 ℃
工作温度(Min) -40 ℃ -40 ℃ 0 ℃
精度 ±2 % ±2.2 % ±1 %
电源电压 - 36 V 36 V
输入电压 37 V 2.495 V 2.495 V
额定电压 2.5V ~ 36V - -
长度 5.2 mm 5.2 mm 5.2 mm
宽度 4.19 mm 4.19 mm 4.19 mm
高度 4.58 mm 5.33 mm 5.33 mm
封装 TO-226-3 TO-92-3 TO-226-3
工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ 0℃ ~ 70℃
温度系数 ±50 ppm/℃ ±50 ppm/℃ ±50 ppm/℃
产品生命周期 Active Active Active
包装方式 Bulk Bulk Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/12/17 2014/12/17
REACH SVHC标准 - - No SVHC
ECCN代码 EAR99 EAR99 EAR99
