对比图

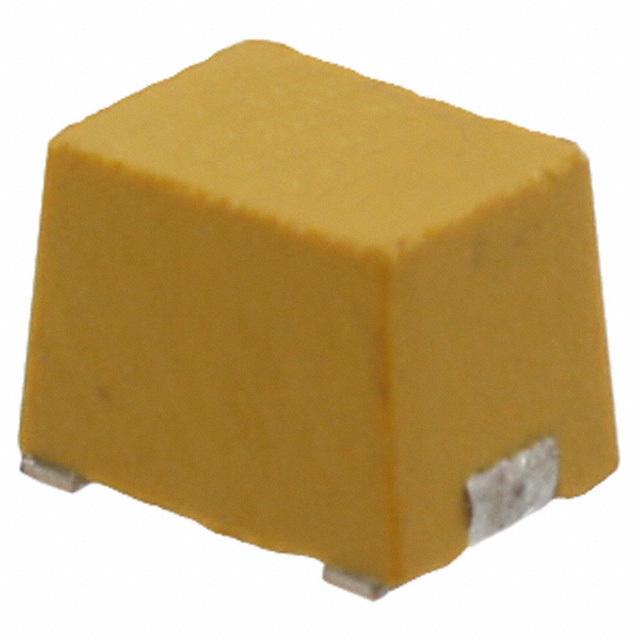

型号 IMC1812ER330J IMC1812ES330J ELJ-FB330JF
描述 Ind Chip Molded Wirewound 33uH 5% 2.52MHz 50Q-Factor Powdered Iron 160mA 1812 T/RInd Chip Molded Wirewound 33uH 5% 2.52MHz 50Q-Factor Powdered Iron 160mA 1812 T/RInductor General Purpose Chip Molded Wirewound 33uH 5% 1MHz 50Q-Factor Ferrite 175mA 3.1Ω DCR 1812 T/R
数据手册 ---
制造商 Vishay Dale (威世达勒) Vishay Dale (威世达勒) Panasonic (松下)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - - 2
封装(公制) 4832 4532 4532
封装 1812 1812 1812
额定电流 160 mA 160 mA 175 mA
容差 ±5 % ±5 % ±5 %
电感 - 33.0 µH 33 µH
自谐频率 11 MHz 11 MHz 12 MHz
Q值 - - 50.0
电阻 - - 3.10 Ω
共振频率 - - 12.0 MHz
屏蔽 - No No
测试频率 2.52 MHz 2.52 MHz 1 MHz
电阻(DC） ≤4 Ω ≤4 Ω ≤3.1 Ω
电阻(DC Max) - - 3.1 Ω
长度 4.5 mm 4.5 mm 4.5 mm
宽度 3.2 mm 3.2 mm 3.2 mm
高度 - - 3.2 mm
封装(公制) 4832 4532 4532
封装 1812 1812 1812
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -20℃ ~ 85℃
产品生命周期 Active Active Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
