对比图
型号 MBR2535CT-E3/45 MBR2535CTLG MBR2535CTG
描述 高性能肖特基整流器，30A 至 40A，Vishay Semiconductor肖特基整流器是半导体二极管，具有极低的正向电压降和非常快的切换作用。 肖特基二极管的反向恢复时间非常快。 肖特基二极管适用于需要快速切换和低功耗的应用。### 肖特基整流器，Vishay SemiconductorON SEMICONDUCTOR MBR2535CTLG 肖特基整流器, 双共阴极, 35 V, 12.5 A, TO-220AB, 3 引脚, 550 mVON SEMICONDUCTOR MBR2535CTG 肖特基整流二极管, 共阴极, 30A TO-220
数据手册 ---
制造商 VISHAY (威世) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 二极管阵列肖特基二极管肖特基二极管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3

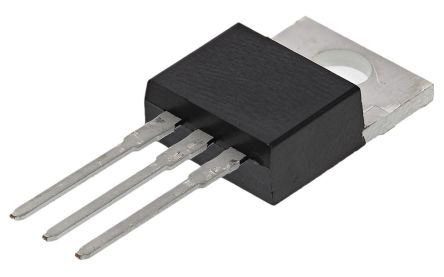

封装 TO-220-3 TO-220-3 TO-220-3
额定电压(DC) - 35.0 V 35.0 V
额定电流 - 12.5 A 25.0 A
电容 - 500 pF 500 pF
针脚数 - 3 3
正向电压 0.82 V 470mV @12.5A 0.82 V
热阻 - 2℃/W (RθJC) 1.5℃/W (RθJC)
正向电流 30 A 12.5 A 30 A
最大正向浪涌电流（Ifsm） 1.1 kA 150 A 150 A
正向电压(Max) 820 mV 550 mV 720 mV
正向电流(Max) 30 A 25 A 30 A
工作温度(Max) 150 ℃ 150 ℃ 175 ℃
工作温度(Min) -65 ℃ -65 ℃ -65 ℃
工作结温(Max) - 150 ℃ 175 ℃
最大反向电压（Vrrm） 35 V - -
长度 10.51 mm 10.28 mm 10.28 mm
宽度 4.65 mm 4.82 mm 4.82 mm
高度 15.25 mm 9.28 mm 15.75 mm
封装 TO-220-3 TO-220-3 TO-220-3
工作温度 -65℃ ~ 150℃ -65℃ ~ 150℃ -65℃ ~ 175℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2016/06/20 2016/06/20
ECCN代码 - EAR99 EAR99
