对比图

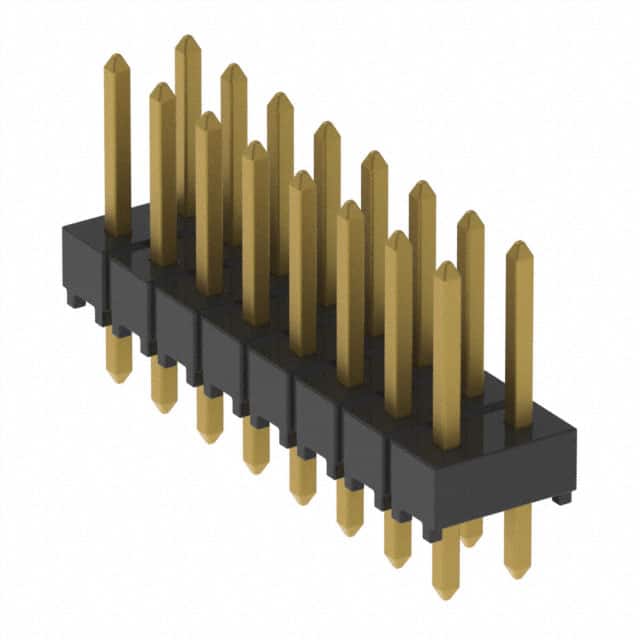

型号 HTSW-108-07-G-D HTSW-108-07-H-D HTSW-108-07-F-D
描述 2.54mm 方针Conn Unshrouded Header HDR 16POS 2.54mm Solder ST Thru-HoleSAMTEC HTSW-108-07-F-D Board-To-Board Connector, 2.54mm, 16Contacts, Header, HTSW Series, Through Hole, 2Rows
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器
安装方式 Through Hole - Through Hole
封装 - - -
引脚间距 2.54 mm - 2.54 mm
触点数 16 - 16
极性 Male - Male
触点电镀 Gold - Gold
排数 2 - 2
针脚数 16 - 16
额定电流(Max) 6.3A/触头 - 6.3A/触头
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -55 ℃ - -55 ℃
额定电压(Max) 550 VAC - 550 VAC
接触电阻(Max) - - 15 mΩ
高度 8.38 mm - 8.38 mm
封装 - - -
引脚间距 2.54 mm - 2.54 mm
外壳颜色 Natural - Natural
触点材质 Phosphor Bronze - Phosphor Bronze
工作温度 -55℃ ~ 125℃ - -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Bag - Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - 无铅
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
