对比图
型号 FX18-40P-0.8SH FX18-40P-0.8SH(11)

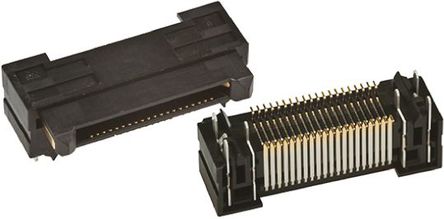

描述 FunctionMAX FX18 系列 0.8 mm 高速板对板连接器FunctionMAX FX18 系列 0.8 mm 高速板对板连接器，用于共面、垂直和堆叠配接形式。 这些 FunctionMAX FX18 0.8 mm BTB 连接器具有高达 10 Gbit/s 的高速传输功能，且支持 PCI - Express Ver 2.0。 这些 FX18 连接器具有高级多功能触点，包括接地触点、电源触点和 3 步顺序触点。 接地触点具有增强的接地属性，且靠近差位对触点，可减少串扰。 电源触点的每个引脚可提供高达 3A 的电流，这意味着信号触点不用于供电。 此功能可减少引脚数量并节省空间。 共 12A 可供使用。 3 步顺序触点位于外壳中的不同位置，提供接地和检测。 这些 FX18 板对板连接器还具有六个通孔引脚，用于增加印刷电路板固定性和抗扭力性。 FX18 管座还具有大号配接指南，以辅助配接至插座。### 特点和优势10+ Gbit/s 的高速传输 适用于共面、垂直和平行板对板配接 高级多功能触点 通孔引脚，用于增加抗扭力性 大号配接导轨 提供各种平行配接高度：15 mm、20 mm、25 mm 和 30 mm ### 应用这些 FunctionMAX FX10 堆叠连接器适用于广泛应用。 应用包括医疗设备、工业控制器、工业电动机、服务器、测量设备、智能仪表、基站收发器和 PLC ### FunctionMAX 品牌FunctionMAX 板对板连接器设计用于满足工业市场内对先进技术的要求，并且可以提供高性能和最大功能。 FunctionMAX 系列包括具有浮动设计的连接器和具有高速传输速率的连接器。 高传输速率连接器具有基于差分传输系统的设计，并且可以提供高速信号和出色的抗噪性。 FunctionMAX 系列板对板连接器可在多种环境中提供卓越的性能。 ### 0.8mm Board to Board - Hirose FX18HIROSE(HRS) FX18-40P-0.8SH(11) 板至板连接, FunctionMAX FX18系列, 40 触点, 针座, 0.8 mm, 表面安装 , 2 排
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount
封装 - -
触点数 40 40
极性 Male Male
触点电镀 Gold Gold
额定电流 3 A -
绝缘电阻 1000 MΩ -
排数 2 2
针脚数 40 40
额定电压(Max) 100 VAC -
额定电压 100 VAC -
接触电阻(Max) 90 mΩ -
长度 27.9 mm -
宽度 13.8 mm -
高度 9.5 mm -
封装 - -
外壳颜色 Black -
颜色 Black -
触点材质 Phosphor Bronze Phosphor Bronze
材质 Polyamide (PA) -
工作温度 -55℃ ~ 80℃ -
产品生命周期 Active Active
包装方式 Bulk Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC -
