对比图

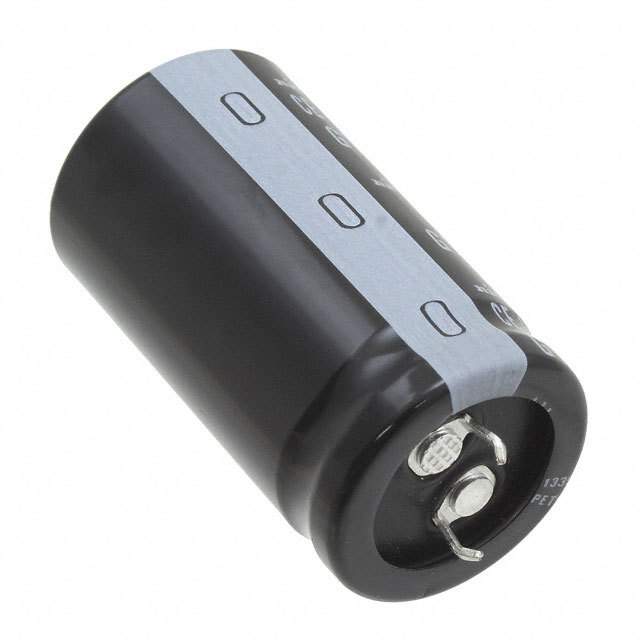

型号 LGU1C223MELA LGY1C223MELA45 ECOS1CA223CA
描述 GU 系列 105°CNichicon GU 系列咬接式铝电解电容器可耐受 3000 小时的额定波纹电流应用。 Nichicon 的咬接式接线端子 GU 系列铝电解电容器提供大电容范围，电压范围为 16 到 450V。 这些高性能电容器具有广泛的温度范围，适合以下应用：如不间断电源、电动泵电动机和空调伺服电动机。咬接式接线端子 可保证额定波纹电流下寿命达 3000 小时 PET 套管（非 PVC） 无铅端子 技术规格 --- 温度范围 | -40 至 +105°C（16 至 200V） | -25 至 +105°C (450V) 电容容差 | ±20%（120Hz，20°C） 泄漏电流（5 分钟时的值） | 等于或小于 3CV μA 预期寿命（额定电压和额定波纹电流） | 105°C 时为 3000 小时 ### 2 针 105 ° C22mF ±20% 16V Φ25mm 45mmPANASONIC ELECTRONIC COMPONENTS ECOS1CA223CA 铝电解电容, TS-HA系列, 22000 µF, ± 20%, 16 V, 25 mm, 0.033 ohm
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Panasonic (松下)
分类 电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 - 2 2
封装 Snap-In Radial, CAN -
引脚间距 - - 10 mm
额定电压(DC) 16 V 16 V 16.0 V
电容 22000 µF .022 F 22000 µF
容差 ±20 % ±20 % ±20 %
产品系列 LGU LGY -
纹波电流 3400 mA 3300 mA 3800 mA
纹波电流(高频) 3.4A @120Hz 3.3A @120Hz -
纹波电流(低频) 3.91A @50kHz 3.795A @50kHz -
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
等效串联电阻(ESR) - - 0.033 Ω
额定电压 - - 16 V
高度 45 mm 45 mm 45 mm
直径 Φ25mm Φ25mm 25.0 mm
封装 Snap-In Radial, CAN -
长度 - - 45.0 mm
脚长度 - - 6.30 mm
引脚间距 - - 10 mm
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -40℃ ~ 105℃
介质材料 - - Aluminum Electrolytic
产品生命周期 Active Active Unknown
包装方式 - Bulk Bulk
最小包装 50 50 -
寿命（小时） 3000 h 5000 h 2000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
