对比图
描述 MOSFET 和 IGBT 驱动器，高达 2.5A，Texas InstrumentsTexas Instruments 专用栅极驱动器 IC 系列适用于 MOSFET 和 IGBT 应用。 设备可提供适合与 MOSFET 和 IGBT 电源设备兼容的高电流输出，且提供各种配置和封装类型。### MOSFET & IGBT 驱动器，Texas InstrumentsDriver 1.5A 2Out High Speed Inv/Non-Inv 16Pin PDIP TubeTEXAS INSTRUMENTS UC3706N 芯片, MOSFET驱动器, 高速, DIP-16
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Through Hole Through Hole Through Hole
引脚数 16 16 16

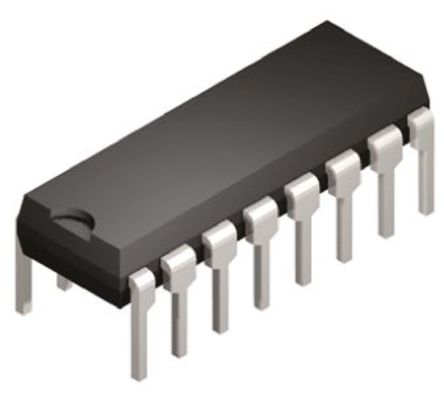

封装 PDIP-16 PDIP-16 DIP-16
电源电压(DC) 5.00V (min) 5.00V (min) 40.0V (max)
上升/下降时间 40ns, 30ns 40ns, 30ns 40ns, 30ns
输出接口数 2 - 2
耗散功率 2000 mW - 2 W
上升时间 140 ns - 140 ns
下降时间 130 ns - 130 ns
下降时间(Max) 130 ns - 130 ns
上升时间(Max) 140 ns - 140 ns
工作温度(Max) 85 ℃ - 70 ℃
工作温度(Min) -40 ℃ - 0 ℃
耗散功率(Max) 2000 mW - 2000 mW
电源电压 5V ~ 40V 5V ~ 40V 5V ~ 40V
电源电压(Min) 5 V - 5 V
针脚数 - - 16
电源电压(Max) - - 40 V
输出电流(Max) - 1.5 A -
长度 19.3 mm - 19.3 mm
宽度 6.35 mm - 6.35 mm
高度 4.57 mm - 4.57 mm
封装 PDIP-16 PDIP-16 DIP-16
工作温度 -40℃ ~ 85℃ -25℃ ~ 85℃ (TA) 0℃ ~ 70℃ (TA)
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/06/15
ECCN代码 - - EAR99
