对比图

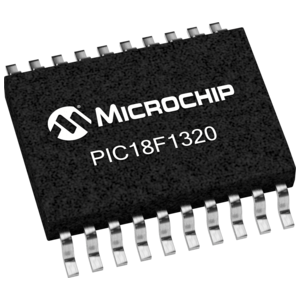

型号 PIC18F1320-E/SS PIC18F1320-I/SS PIC18F1320-I/P
描述 PIC18F1220/1320 8 位微控制器### PIC18 微控制器MICROCHIP PIC18F1320-I/SS 微控制器, 8位, 闪存, PIC18F1xxx, 40 MHz, 8 KB, 256 Byte, 20 引脚, SSOPMICROCHIP PIC18F1320-I/P 微控制器, 8位, 闪存, PIC18F1xxx, 40 MHz, 8 KB, 256 Byte, 18 引脚, DIP
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Through Hole
引脚数 20 20 18
封装 SSOP-20 SSOP-20 PDIP-18
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
针脚数 20 20 18
时钟频率 40.0 MHz 40 MHz 40 MHz
RAM大小 256 B 256 B 256 B
位数 8 8 8
耗散功率 1000 mW 1000 mW 1000 mW
FLASH内存容量 8 KB 8 KB 8 KB
I/O引脚数 16 16 16
存取时间 40.0 µs 40.0 µs 40.0 µs
内核架构 PIC PIC PIC
内核子架构 PIC18 PIC18 PIC18
模数转换数(ADC) 1 1 1
输入/输出数 16 Input 16 Input 16 Input
工作温度(Max) 125 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 1000 mW 1000 mW 1000 mW
电源电压 2V ~ 5.5V 4.2V ~ 5.5V 2V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 4.2 V 4.2 V 4.2 V
频率 - 40 MHz 40 MHz
工作电压 - 4.2V ~ 5V 2V ~ 5.5V
内存容量 - 4000 B 4000 B
长度 7.5 mm 7.5 mm 23.37 mm
宽度 5.6 mm 5.6 mm 0.28 in
高度 1.85 mm 1.85 mm 4.95 mm
封装 SSOP-20 SSOP-20 PDIP-18
工作温度 -40℃ ~ 125℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
REACH SVHC标准 - No SVHC No SVHC
ECCN代码 - EAR99 EAR99
HTS代码 - - 8542310001
香港进出口证 - - NLR
