对比图
型号 CD4075BE JM38510/17103BCA CD4075BEE4
描述 TEXAS INSTRUMENTS CD4075BE 或门, 3门, 3输入, 6.8 mA, 3V至18V, DIP-14CMOS或门 CMOS OR GATES4000 系列逻辑门，Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列标准逻辑门### 4000 CMOS 逻辑系列，Texas InstrumentsCMOS 系列设备 宽工作电压范围：3 至 18V
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 14 14 14

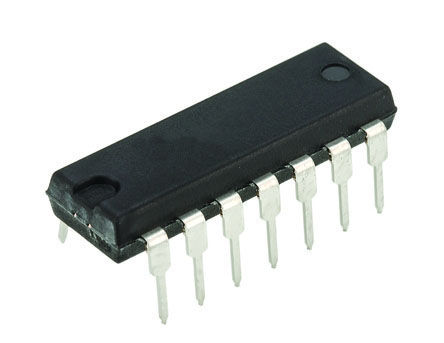

封装 PDIP-14 CDIP PDIP-14
电源电压(DC) 3.00V ~ 18.0V 3.00V ~ 18.0V 3.00V ~ 18.0V
输出接口数 1 1 1
输出电流 6.8 mA - 6.80 mA
电路数 3 - 3
通道数 3 - -
针脚数 14 - -
位数 3 3 3
传送延迟时间 250 ns 250 ns 250 ns
电压波节 5.00 V, 10.0 V, 15.0 V 5.00 V, 10.0 V, 15.0 V 5.00 V, 10.0 V, 15.0 V
静态电流 20.0 nA - -
逻辑门个数 3 3 3
输出电流驱动 -1.00 mA -1.00 mA -1.00 mA
输入数 3 3 3
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
电源电压 3V ~ 18V - 3V ~ 18V
电源电压(Max) 18 V - 18 V
电源电压(Min) 3 V - 3 V
长度 19.3 mm - 19.3 mm
宽度 6.35 mm - 6.35 mm
高度 4.57 mm - 4.57 mm
封装 PDIP-14 CDIP PDIP-14
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 EAR99 -
香港进出口证 NLR - -
