对比图

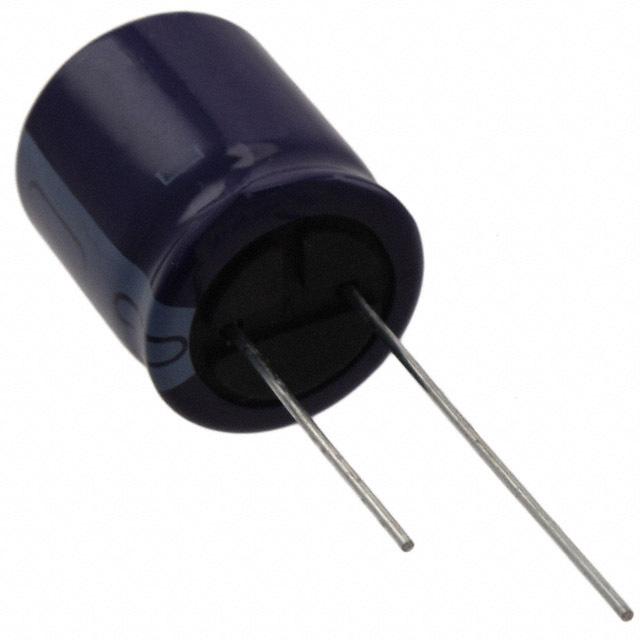

型号 ELXZ630ELL821MM25S UPW1J821MHD6 UPW1J821MHD6TN
描述 Cap Aluminum Lytic 820uF 63V 20% (18 X 25mm) Radial 7.5mm 2590mA 8000H 105℃ Bulk铝电解电容器NICHICON UPW1J821MHD6TN 铝电解电容, 820UF, 63V, 20%, 径向引线, 整卷
数据手册 ---
制造商 Chemi-Con (贵弥功) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN Radial, CAN 纸带和纸轮
引脚间距 7.5 mm 7.5 mm 7.5 mm
额定电压(DC) 63.0 V 63.0 V 63.0 V
电容 820 µF 820 µF 820 µF
等效串联电阻(ESR) - 86.0 mΩ 0.086 Ω
容差 ±20 % ±20 % ±20 %
纹波电流 2590 mA 2590 mA 1.943A @120Hz
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 63 V 63 V 63 V
工作电压 - 63 VDC -
产品系列 - UPW -
纹波电流(高频) - 1.943A @120Hz -
纹波电流(低频) - 2.59A @100kHz -
高度 25 mm 25 mm 25 mm
直径 18.0 mm 18.0 mm 18.0 mm
封装 Radial, CAN Radial, CAN 纸带和纸轮
引脚间距 7.5 mm 7.5 mm 7.5 mm
长度 25.0 mm 25.0 mm -
介质材料 - Aluminum Electrolytic Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Unknown Active Active
包装方式 Bulk Bulk Tape & Reel (TR)
寿命（小时） 8000h @105℃ 8000h @105℃ 8000h @105℃
最小包装 - 300 -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
ECCN代码 - EAR99 -
HTS代码 8532220020 - -
