AQV215S和AQV215SZ

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

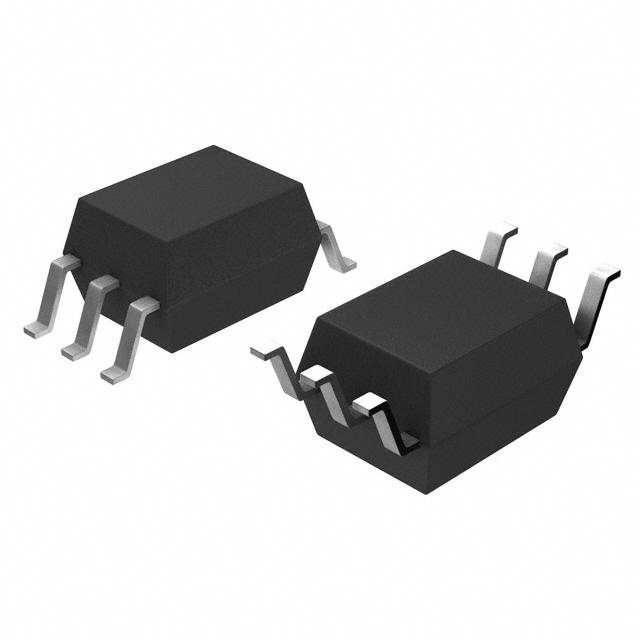

型号 AQV215S AQV215SZ AQV215SX

描述 PANASONIC ELECTRIC WORKS  AQV215S  光电继电器, PHOTOMOS, 100V, 300mAAQV Photomos 系列 6 引脚 SOIC-6 100 V 0.3 A 4 Ohm 单通道 固态继电器AQV Photomos 系列 0.3 A 100 V 50 Ohm 表面贴装 单通道 固态继电器 -SOIC-6

数据手册 ---

制造商 Panasonic (松下) Panasonic (松下) Panasonic (松下)

分类 固态继电器固态继电器固态继电器

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 6 6 6

封装 SOP-6 SOP-6 SOP-6

输出电压 0V ~ 100V 0V ~ 100V 0V ~ 100V

输出电流 300 mA 300 mA 0.3 A

触点类型 SPST-NO SPST-NO SPST-NO

负载电流 300 mA 300 mA 300 mA

耗散功率 500 mW 500 mW 500 mw

输入电压(Max) 1.5 V 1.5 V 1.5 V

输出电压(Max) 100 V 100 V 60 V

输出电流(Max) 0.3 A 0.3 A 0.3 A

输入电流(Min) 50 mA 50 mA 50 mA

负载电流(Min) - - 300mA (Max)

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) 500 mW 500 mW 500 mW

输入电压 1.14 VDC 1.14 VDC 1.14 VDC

输入电流 50 mA 50 mA -

隔离电压 1.5 kV 1500 v -

额定电流 0.3 A - -

电容 1.5 pF - -

正向电流 700 µA - -

额定电压 100 VAC - -

长度 6.3 mm 6.3 mm 6.30 mm

宽度 4.4 mm 4.40 mm 4.40 mm

高度 2.1 mm 2.1 mm 2.1 mm

封装 SOP-6 SOP-6 SOP-6

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 EAR99 - EAR99
