对比图

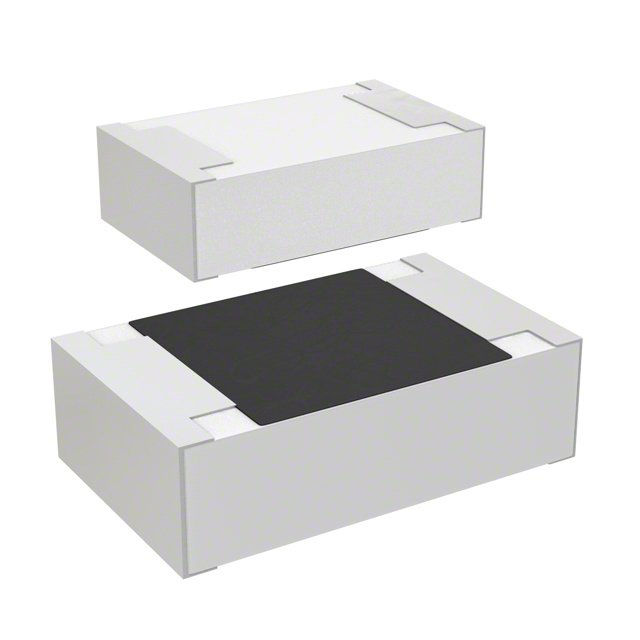

型号 CR0805-JW-561ELF CR0805-JW-561GLF NRC10J561TRF
描述 0805 格式电阻器，CR0805-JW 系列 - 5%Bourns CR0805 系列薄膜表面安装电阻器在 70°C 时具有 0.1W 的额定功率。 这些片式电阻器采用三层构造，具有镍挡板防止浸出，且可确保提供出色的可焊接性，使其适用于各种类型的焊接工艺。### 厚膜 - 0805### 应用包括：电信设备 收音机和录音机，TV 调谐器 摄像机，表，袖珍计算器 汽车工业 计算机，仪器Res Thick Film 0805 560Ω 5% 0.125W(1/8W) ±200ppm/℃ Molded SMD SMD Paper Tape on Plastic ReelRes Thick Film 0805 560Ω 5% 0.125W(1/8W) ±200ppm/℃ Pad SMD T/R
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) NIC
分类 贴片电阻贴片电阻电阻
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 2012 2012 2012
封装 0805 0805 0805
额定功率 0.125 W 0.125 W 0.125 W
产品系列 CR CR NRC
电阻 560 Ω 560 Ω 560 Ω
阻值偏差 ±5 % ±5 % -
额定电压(DC) - - 150 V
工作温度(Max) 155 ℃ - 155 ℃
工作温度(Min) -55 ℃ - -55 ℃
容差 ±5 % - -
额定电压 150 V - -
长度 2 mm 2.01 mm 2 mm
宽度 1.25 mm 1.24 mm 1.25 mm
封装(公制) 2012 2012 2012
封装 0805 0805 0805
厚度 508 µm 508 µm -
高度 0.5 mm - 0.5 mm
工作温度 -55℃ ~ 155℃ -55℃ ~ 155℃ -
温度系数 ±200 ppm/℃ ±200 ppm/℃ ±200 ppm/℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 5000 5000 -
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 无铅 Lead Free Lead Free
