对比图

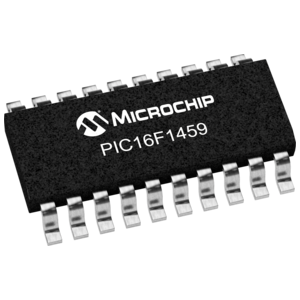

型号 PIC16F1459-I/SO PIC16F1459T-I/SO PIC16LF1459-I/SO
描述 MICROCHIP PIC16F1459-I/SO 微控制器, 8位, 闪存, PIC16F145x, 48 MHz, 14 KB, 1 KB, 20 引脚, SOICPIC 48MHz 闪存：8K@x14bitPIC16F1454/1455/1459 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F1454/1455/1459 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 可提供高达 12 MIP、14 千字节的程序存储器，数据存储器为 1024 字节 RAM。 板载可配置振荡器，精确度为 ±0.25%。### 微控制器功能最大值 CPU 速度 48 MHz 49 个指令 16 级硬件堆栈 USB 技术 超低功耗 (XLP) 技术 16 MHz 内部振荡器块 - 可选频率范围 16 MHz 至 32 kHz 12 个输入/输出引脚 –PIC16F1454/1455 18 个输入/输出引脚 –PIC16F1459 在线串行编程 (ICSP) ### 外围设备 - 所有型号两个 8 位计时器 一个 16 位计时器 两个 10 位 PWM 模块 主同步串行端口 (MSSP)，带有 SPI 和 I2C 增强型通用同步异步接收器发射器 (EUSART) ### 外围设备 - 仅限 PIC16F1455/1459 型号5 通道 10 位模拟到数字转换器 – PIC16F1455 9 通道 10 位模拟到数字转换器 – PIC16F1459 1 通道数字到模拟转换器 (DAC) 两个比较器 内部参考电压 互补波形发生器 (CWG)
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 SOIC-20 SOIC-20 SOIC-20
电源电压(DC) 2.50V (min) - 2.50V (min)
工作电压 2.3V ~ 5.5V - 1.8V ~ 3.6V
针脚数 20 - 20
时钟频率 48 MHz - 48 MHz
RAM大小 1 KB 1 KB 1 KB
位数 8 8 8
耗散功率 - - 800 mW
FLASH内存容量 14 KB - 14 KB
模数转换数(ADC) 1 1 1
输入/输出数 17 Input - 17 Input
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 800 mW 800 mW 800 mW
数模转换数(DAC) 1 1 1
电源电压(Max) 5.5 V - 3.6 V
电源电压(Min) 2.5 V - 2.5 V
频率 48 MHz - -
长度 12.8 mm - 12.8 mm
宽度 10.3 mm - 10.3 mm
高度 2.35 mm - 2.35 mm
封装 SOIC-20 SOIC-20 SOIC-20
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ (TA) -40℃ ~ 85℃
产品生命周期 Active Active Unknown
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 - -
HTS代码 8542310001 - -
