对比图
型号 53015-1210 S12B-PH-K-S(LF)(SN)

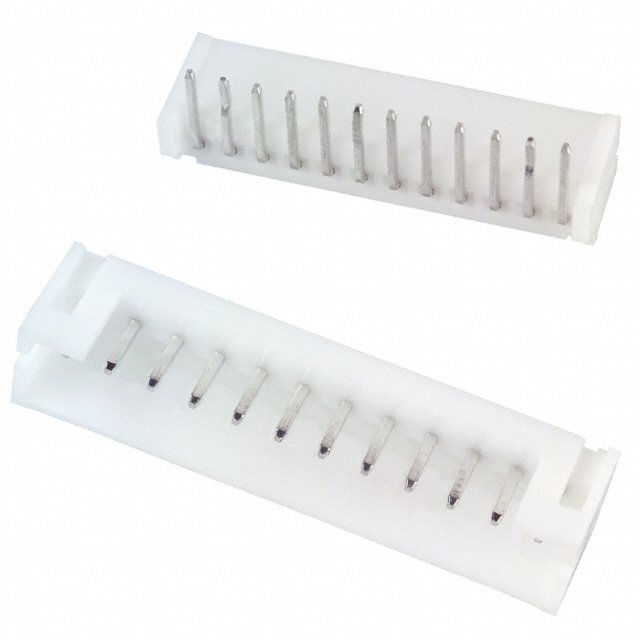

描述 MOLEX 53015-1210 线至板连接器, MicroBlade 53015系列, 12 触点, 针座, 2 mm, 通孔安装, 1 排JST (JAPAN SOLDERLESS TERMINALS) S12B-PH-K-S(LF)(SN) 线至板连接器, PH系列, 12 触点, 针座, 2 mm, 压配合, 1 排
数据手册 --
制造商 Molex (莫仕) JST (日本压着端子)
分类 线对板连接器线对板连接器
安装方式 Through Hole Through Hole
封装 - -
引脚间距 2.00 mm 2.00 mm
触点数 12 12
极性 Male Male
触点电镀 Tin Tin
额定电流 2.00 A 2 A
绝缘电阻 1000 MΩ >1000 MΩ
排数 1 1
针脚数 12 12
额定电流(Max) 2A/触头 2 A
额定电压 - 100 V
接触电阻(Max) 20 mΩ 20 mΩ
额定电压(DC) 125 V -
灼热丝测试标准 Non-Compliant -
无卤素状态 Not Low Halogen -
方向 Right Angle -
电路数 12 -
易燃性等级 UL 94 V-0 -
拔插次数 30 -
工作温度(Max) 85 ℃ -
工作温度(Min) -20 ℃ -
额定电压(Max) 125 V -
长度 26 mm 25.9 mm
宽度 7.6 mm 7.6 mm
高度 4.65 mm 4.8 mm
封装 - -
引脚间距 2.00 mm 2.00 mm
外壳颜色 off-white White
颜色 White Natural
触点材质 Phosphor Bronze Brass
工作温度 -20℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon 6/6 Nylon
产品生命周期 Active Active
包装方式 Bulk Box
RoHS标准 RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2015/12/17
