对比图
型号 AN78L10M UA78L10ACPK UA78M10CKVURG3

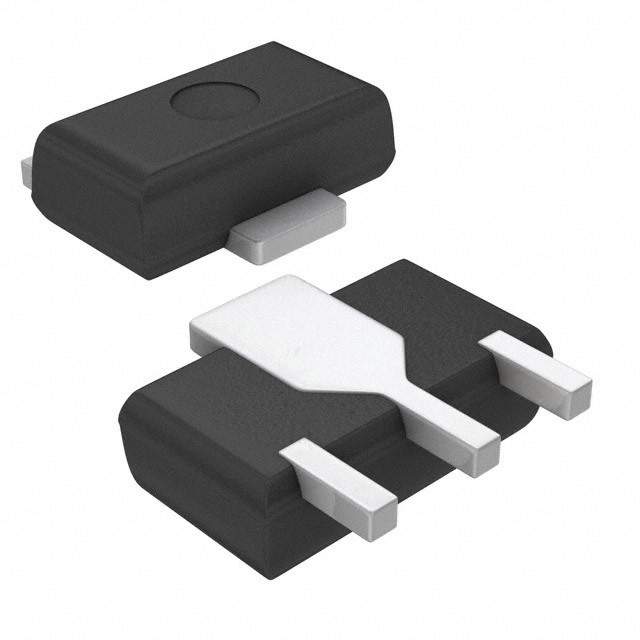

描述 AN78L10M 电压调整器/稳压电源IC 10V 1.7V SOT-89 marking/标记 AA 短路保护 过热保护TEXAS INSTRUMENTS UA78L10ACPK 线性稳压器, 固定, 7810, 12.5V至25V输入, 10V和0.1A输出, SOT-89-3正电压稳压器 POSITIVE-VOLTAGE REGULATORS
数据手册 ---
制造商 Panasonic (松下) TI (德州仪器) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 3 3
封装 TO-243 SOT-89-3 TO-252-3
输出接口数 - 1 1
输入电压(DC) 25.0V (max) 25.0V (max) 28.0V (max)
输出电压 10 V 10 V 10 V
输出电流 100 mA 100 mA 500 mA
静态电流 - 4.20 mA 4.70 mA
输出电容类型 - Capacitor Free Capacitor Free
跌落电压 - 1.7V @40mA 2V @350mA
调节输出数 - 1 1
输入电压(Max) - 25 V 28 V
输入电压(Min) - 12.5 V 12.5 V
输出电压(Min) - 10 V 10 V
输出电流(Max) - 0.1 A 0.5 A
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - 0 ℃ 0 ℃
输入电压 ≤35 V 25V ~ 12.5V 12.5V ~ 28V
针脚数 - 3 -
输出电压(Max) - 10.4 V -
精度 - ±5 % -
封装 TO-243 SOT-89-3 TO-252-3
长度 - 4.5 mm -
宽度 - 2.5 mm -
高度 - 1.5 mm -
工作温度 0℃ ~ 125℃ 0℃ ~ 125℃ 0℃ ~ 125℃
产品生命周期 Unknown Active Active
包装方式 Bulk Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
