对比图

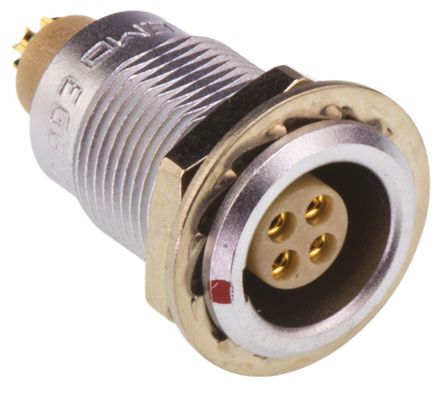

型号 EGG.0B.304.CLL JBXER0G04FSSDSR
描述 Lemo 的该系列 0B 底盘插座设计用于与 0B 系列插头的推挽式闭锁系统快速牢固配接。 该插座也提供直角印刷电路板安装型号。 ### OB 系列金属### OB 系列 – 金属小型无法兰盘插头系列（9.5mm 直径），与面板安装或印刷电路板安装插座配套使用，均具有 PEEK 绝缘材料。 无法兰盘插头和面板插座包含焊槽触点。 电缆插头可插接底盘插座、印刷电路板插座或电缆插座。 电缆插头和插座随附有大的弹性筒夹，及应力消除支承螺母，用于外径尺寸达 5mm 的电缆。 可另行购买小夹簧和黑色应力消除套管。 它们非常适合仪器仪表、医疗和核应用，以及其他特殊工业要求。自压紧系统允许快速接合/解除 简易电缆组件 机械寿命 > 10000 次接合 外形美观，有助提升客户产品 弹簧插座护盖适合 EGG 型 推入配合插座护盖适合 EGG、PHG 和 EEG 型 推入配合插头盖适合 FGG 型 导线直径 直径 | 0·75 mm（2 路和 3 路）、0.55mm（4 路和 5 路）、0.35mm（6 路和 7 路） ---|--- 触点电阻 | 4·1 mΩ 介电强度 | 19 kV/mm (PEEK) 主体材料 | 黄铜 (ASTM C 385) 主体镀层 | 镍（在磨损点上加铬） 触点材料 | 引脚：黄铜，插座：青铜 引脚： | 黄铜 插座： | 青铜 触点镀层 | 在 MIL-G-4520C 类型 1 第 1 类上镀金Conn Push-Pull F 4POS Solder ST Panel Mount 4 Terminal 1Port
数据手册 --
制造商 Lemo-USA (雷莫) Souriau (苏里奥)
分类 圆形连接器圆形连接器
安装方式 Solder, Panel Panel, Solder
引脚数 4 -
触点数 4 4
极性 Female Female
触点电镀 Gold Gold
额定电压(DC) 660 V -
额定电压(AC) 460 V -
额定电流 7 A 7 A
触点类型 Female -
针脚数 4 4
接触电阻 5.60 mΩ -
拔插次数 5000 1000
额定电流(Max) 4 A 30 A
工作温度(Max) 250 ℃ 125 ℃
工作温度(Min) -55 ℃ -50 ℃
线规 - 26.0 AWG
额定电压(Max) - 460 VAC
额定电压 - 660 VDC
长度 20.7 mm -
宽度 12.5 mm -
高度 12.5 mm -
直径 12.4 mm -
触点材质 Bronze Copper Alloy
工作温度 -55℃ ~ 250℃ -55℃ ~ 125℃
外壳材质 Brass -
颜色 - Brown
材质 - Brass
绝缘材质 - Plastic
产品生命周期 Active Active
包装方式 Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17
