对比图

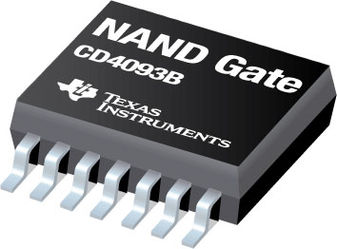

型号 CD4093BPWR CD4093BPWRG4 CD4093BPW
描述 TEXAS INSTRUMENTS CD4093BPWR 与非施密特触发, 4门, 2输入, 6.8 mA, 3V至18V, TSSOP-14NAND Gate 4Element 2IN CMOS 14Pin TSSOP T/R4000 系列逻辑门，Texas InstrumentsTexas Instruments 的 4000 系列 CMOS 逻辑系列的一系列标准逻辑门### 4000 CMOS 逻辑系列，Texas InstrumentsCMOS 系列设备 宽工作电压范围：3 至 18V
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 TSSOP-14 TSSOP-14 TSSOP-14
电源电压(DC) 3.00V ~ 18.0V 3.00V ~ 18.0V 3.00V ~ 18.0V
输出接口数 1 1 1
输出电流 6.8 mA 6.80 mA 6.8 mA
电路数 4 4 4
针脚数 14 - -
位数 4 4 4
传送延迟时间 380 ns 380 ns 380 ns
电压波节 5.00 V, 10.0 V, 15.0 V 5.00 V, 10.0 V, 15.0 V 5.00 V, 10.0 V, 15.0 V
静态电流 40.0 nA - 40.0 nA
逻辑门个数 4 4 4
输出电流驱动 -1.00 mA -1.00 mA -1.00 mA
输入数 2 2 2
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
电源电压 3V ~ 18V 3V ~ 18V 3V ~ 18V
电源电压(Max) 18 V 18 V 18 V
电源电压(Min) 3 V 3 V 3 V
封装 TSSOP-14 TSSOP-14 TSSOP-14
长度 - - 5 mm
宽度 - - 4.4 mm
高度 - - 1.15 mm
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Each Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
军工级 Yes - -
REACH SVHC版本 2015/06/15 - 2015/06/15
