对比图

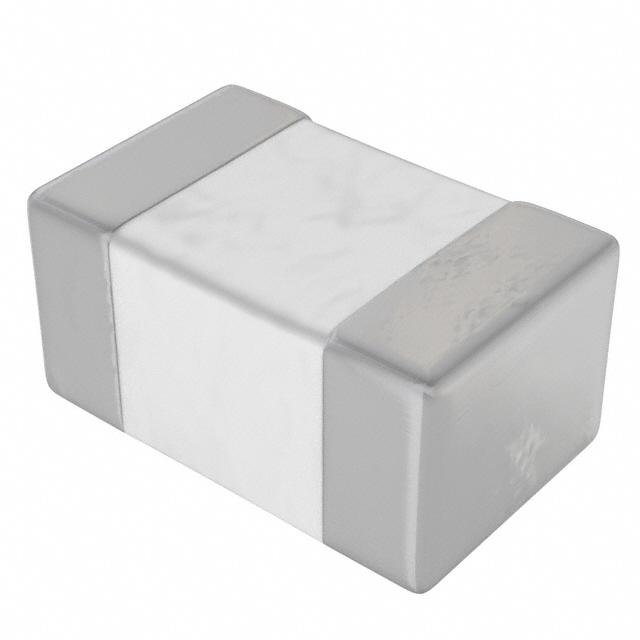

型号 L-15W12NJV4E PM0805-12NM PM0805-47NM
描述 0805 12nH ±5% 600mA0805 12nH ±20% 600mA0805 47nH ±20% 500mA
数据手册 ---
制造商 Johanson Technology (约翰逊) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感电感电感
安装方式 - Surface Mount Surface Mount
封装(公制) 2012 2012 2012
封装 0805 0805 0805
引脚数 2 2 -
额定电流 600 mA 600 mA 500 mA
容差 - ±20 % ±20 %
电感 12 nH 12.0 nH 47.0 nH
自谐频率 4.10 GHz 4 GHz 1.65 GHz
Q值 60.0 50.0 60.0
屏蔽 - No No
电感公差 ±5 % ±20 % ±20 %
测试频率 - 250 MHz 200 MHz
电阻(DC） 80 mΩ 150 mΩ 310 mΩ
电阻(DC Max) 0.08 Ω 0.15 Ω 0.31 Ω
额定电流(DC) 600 mA - -
工作温度(Max) 125 ℃ - -
工作温度(Min) -40 ℃ - -
长度 2 mm 2.41 mm 2.41 mm
宽度 1.25 mm 1.78 mm 1.78 mm
高度 1.4 mm 1.78 mm 1.78 mm
封装(公制) 2012 2012 2012
封装 0805 0805 0805
工作温度 -40℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Unknown End of Life End of Life
包装方式 Cut Tape (CT) Cut Tape (CT), Tape & Reel (TR) Cut Tape (CT), Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant Non-Compliant
含铅标准 Lead Free Contains Lead Contains Lead
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
