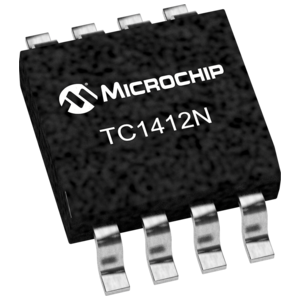

TC1412NEOA和TC1412NEOA713

对比图

型号 TC1412NEOA TC1412NEOA713 TC1412NCOA

描述 MICROCHIP  TC1412NEOA  驱动器芯片, MOSFET, 低压侧, 4.5V-16V电源, 2A输出, 35ns延迟, SOIC-8TC1412N系列 2A 16V最高电压 单通道 低边 非反相 MOSFET驱动器-SOIC-8TC1412N系列 2A 16V最高电压 单通道 低边 非反相 MOSFET驱动器-SOIC-8

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 FET驱动器FET驱动器FET驱动器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 8

封装 SOIC-8 SOIC-8 SOIC-8

电源电压(DC) 4.50V (min) 4.50V (min) 4.50V (min)

工作电压 - - 4.5V ~ 16V

上升/下降时间 18 ns 18 ns 18 ns

输出接口数 1 1 1

输出电流 - - 2 A

供电电流 1.00 mA 1.00 mA 1.00 mA

通道数 - - 1

耗散功率 470 mW 470 mW 470 mW

上升时间 26 ns 26 ns 26 ns

下降时间 26 ns 26 ns 26 ns

下降时间(Max) 26 ns 26 ns 26 ns

上升时间(Max) 26 ns 26 ns 26 ns

工作温度(Max) 85 ℃ 85 ℃ 70 ℃

工作温度(Min) -40 ℃ -40 ℃ 0 ℃

耗散功率(Max) 470 mW 470 mW 470 mW

电源电压 4.5V ~ 16V 4.5V ~ 16V 4.5V ~ 16V

电源电压(Max) 16 V - 16 V

电源电压(Min) 4.5 V - 4.5 V

针脚数 8 - -

封装 SOIC-8 SOIC-8 SOIC-8

长度 4.9 mm - -

宽度 3.91 mm - -

高度 1.42 mm - -

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ 0℃ ~ 70℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/12/17 - -

ECCN代码 EAR99 - -

HTS代码 8542390001 - -
