对比图

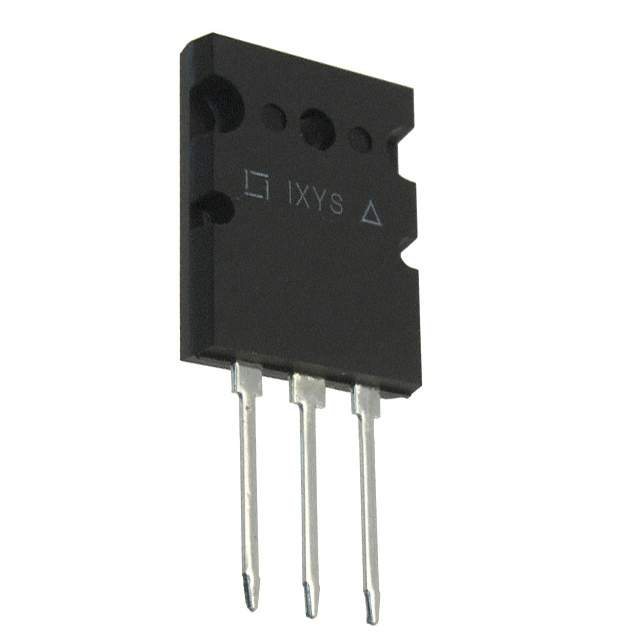

型号 IXFK52N30Q IXFK90N30 IXFK73N30
描述 TO-264AA N-CH 300V 52ATO-264AA N-CH 300V 90ATO-264AA N-CH 300V 73A
数据手册 ---
制造商 IXYS Semiconductor IXYS Semiconductor IXYS Semiconductor
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3
封装 TO-264-3 TO-264-3 TO-264-3
额定电压(DC) - - 300 V
额定电流 - - 73.0 A
漏源极电阻 - - 0.045 Ω
极性 N-CH N-CH N-Channel
耗散功率 360 W 560W (Tc) 500 W
阈值电压 - - 4 V
漏源极电压(Vds) 300 V 300 V 300 V
连续漏极电流(Ids) 52A 90A 73.0 A
上升时间 60 ns 55 ns 80 ns
输入电容(Ciss) 5300pF @25V(Vds) 10000pF @25V(Vds) 9000pF @25V(Vds)
下降时间 25 ns 40 ns 50 ns
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) 360W (Tc) 560W (Tc) 500W (Tc)
封装 TO-264-3 TO-264-3 TO-264-3
长度 19.96 mm - -
宽度 5.13 mm - -
高度 26.16 mm - -
材质 Silicon Silicon Silicon
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Last Time Buy Not Recommended Not Recommended
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
