对比图

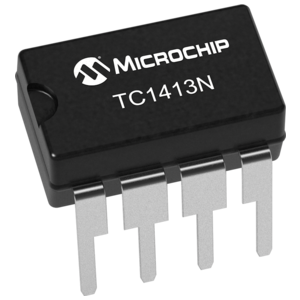

型号 TC1413CPA TC1413EPA TC1413NEPA
描述 3A高速MOSFET驱动器 3A High-Speed MOSFET DriversMICROCHIP TC1413EPA 驱动器, MOSFET, 低压侧, 4.5V-16V电源, 3A输出, 35ns延迟, DIP-8MICROCHIP TC1413NEPA 驱动器芯片, MOSFET, 低压侧, 4.5V-16V电源, 3A输出, 35ns延迟, DIP-8
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8
封装 PDIP-8 PDIP-8 PDIP-8
电源电压(DC) 4.50V (min) 4.50V (min) 4.50V (min)
上升/下降时间 20 ns 20 ns 20 ns
输出接口数 1 1 1
供电电流 1.00 mA 1.00 mA 1.00 mA
耗散功率 730 mW 730 mW 730 mW
上升时间 28 ns 28 ns -
下降时间 28 ns 28 ns -
下降时间(Max) 28 ns 28 ns 28 ns
上升时间(Max) 28 ns 28 ns 28 ns
工作温度(Max) 70 ℃ 85 ℃ 85 ℃
工作温度(Min) 0 ℃ -40 ℃ -40 ℃
耗散功率(Max) 730 mW 730 mW 730 mW
电源电压 4.5V ~ 16V 4.5V ~ 16V 4.5V ~ 16V
电源电压(Max) 16 V 16 V 16 V
电源电压(Min) 4.5 V 4.5 V 4.5 V
工作电压 - 4.5V ~ 16V -
输出电流 - 3 A -
通道数 - 1 -
针脚数 - 8 8
封装 PDIP-8 PDIP-8 PDIP-8
长度 - 9.78 mm 10.16 mm
宽度 - 6.6 mm 6.6 mm
高度 - 3.68 mm 4.06 mm
工作温度 0℃ ~ 150℃ (TJ) -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2015/12/17
ECCN代码 - - EAR99
