对比图
型号 SN74AHC125RGYR SN74AHCT125RGYR SN74AHC125RGYRG4
描述 具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS74AHCT 系列，Texas Instruments高级高速 CMOS，TTL 逻辑 工作电压：4.5 - 5.5 兼容性：输入 TTL、输出 TTL ESD 保护超过 JESD 22 按 JESD 17 标准，闩锁效应性能超过 250 mA ### 74AHCT 系列具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14

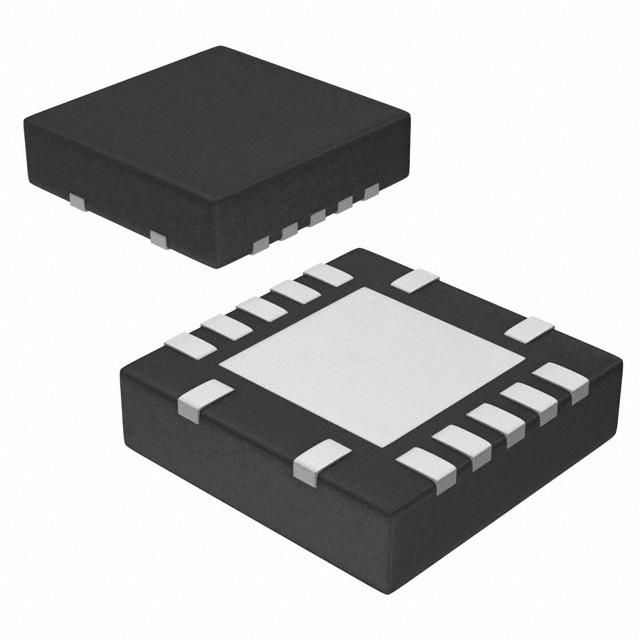

封装 VQFN-14 VQFN-14 VQFN-14
电源电压(DC) 2.00V ~ 5.50V 4.50V ~ 5.50V 2.00V ~ 5.50V
输出接口数 4 4 4
通道数 4 4 4
位数 4 4 4
传送延迟时间 8.50 ns 8.50 ns 8.50 ns
电压波节 5.00 V, 3.30 V 5.00 V 5.00 V, 3.30 V
输出电流驱动 -1.00 mA -1.00 mA -1.00 mA
输入数 4 4 4
工作温度(Max) 85 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 2V ~ 5.5V 4.5V ~ 5.5V 2V ~ 5.5V
电路数 4 4 -
电源电压(Max) 2 V 5.5 V -
电源电压(Min) 5.5 V 4.5 V -
长度 - 3.65 mm 3.5 mm
宽度 - 3.5 mm 3.5 mm
高度 0.95 mm 0.95 mm 0.9 mm
封装 VQFN-14 VQFN-14 VQFN-14
工作温度 -40℃ ~ 125℃ (TA) -40℃ ~ 85℃ -40℃ ~ 125℃ (TA)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 EAR99 -
