70246-3001和N2530-6003RB

对比图

型号 70246-3001 N2530-6003RB 52601-S30-4LF

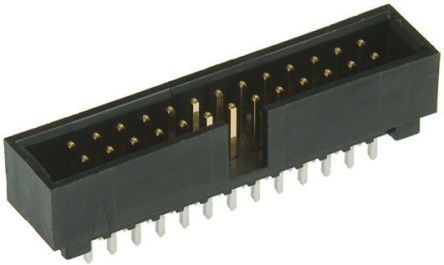

描述 MOLEX  70246-3001  线至板连接器, C-Grid 70246系列, 30 触点, 针座, 2.54 mm, 通孔安装, 2 排3M N2530-6003RB Wire-To-Board Connector, Straight, 2.54mm, 30Contacts, Header, Through Hole, 2RowsAMPHENOL FCI 52601-S30-4LF Wire-To-Board Connector, 2.54mm, 30Contacts, Header, Quickie Series, Through Hole, 2Rows

数据手册 ---

制造商 Molex (莫仕) 3M Amphenol (安费诺)

分类 线对板连接器板对板连接器线对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm -

触点数 30 30 30

极性 Male Male Male

触点电镀 Tin, Gold Gold, Tin -

额定电流 2.5 A 1.00 A -

排数 2 2 2

灼热丝测试标准 Non-Compliant - -

无卤素状态 Not Low Halogen - -

方向 Vertical - -

电路数 30 - -

易燃性等级 UL 94 V-0 UL 94 V-0 -

针脚数 30 30 -

额定电流(Max) 2.5A/触头 - -

工作温度(Max) 120 ℃ - -

工作温度(Min) -55 ℃ - -

额定电压(Max) 250 VDC 1000 V -

额定电压 250 VDC - -

绝缘电阻 - 1.00 GΩ -

长度 45.7 mm - 45.46 mm

宽度 8.89 mm - 8.76 mm

高度 9.27 mm - 9.27 mm

引脚间距 2.54 mm 2.54 mm -

外壳颜色 Black Black -

颜色 Black Beige -

触点材质 Phosphor Bronze Copper Phosphor Bronze

外壳材质 Plastic Polyester -

工作温度 - -55℃ ~ 105℃ -

产品生命周期 Active - -

包装方式 Tray Tray -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - -

ELV标准 Compliant - -

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 - - 2015/06/15
