对比图
型号 UC2526ADWTRG4 UC3526DWTR UC2526ADW
描述 调整脉冲宽度调制器 Regulating Pulse Width Modulator调整脉冲宽度调制器 Regulating Pulse Width ModulatorTEXAS INSTRUMENTS UC2526ADW 调整脉冲宽度调制器, 35V-7V电源, 600 kHz, 5.05V/100mA输出, SOIC-18
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 - - Surface Mount
引脚数 18 18 18

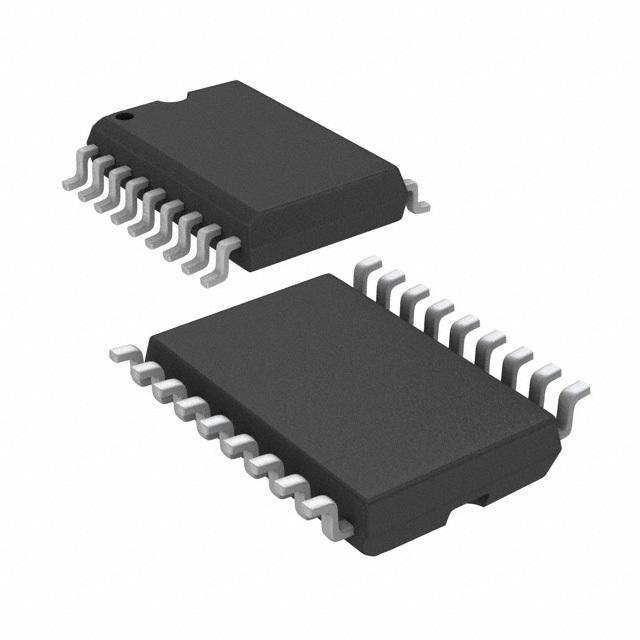

封装 SOIC-18 SOIC-18 SOIC-18
频率 450 kHz 450 kHz 600 kHz
电源电压(DC) - 8.00V (min) 7.00V (min)
输出接口数 2 2 2
输入电压(DC) 35.0 V 35.0 V 35.0 V
输出电压 13.0 V 13.0 V 5.05 V
输出电流 100 mA 100 mA 100 mA
针脚数 - - 18
耗散功率 - 1000 mW 1000 mW
静态电流 - - 14.0 mA
调节输出数 2 2 2
上升时间 300 ns 300 ns 300 ns
开关频率 1Hz ~ 600kHz 400 kHz 1Hz ~ 600kHz
拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
占空比 - 49 % 49 %
最大占空比 0.49 49 % 49 %
下降时间 100 ns 100 ns 100 ns
工作温度(Max) 85 ℃ 70 ℃ 85 ℃
工作温度(Min) -25 ℃ 0 ℃ -25 ℃
耗散功率(Max) 1000 mW 1000 mW 1000 mW
电源电压 - 8V ~ 35V 7V ~ 35V
电源电压(Max) - - 35 V
电源电压(Min) - - 7 V
输入电压 - - 35 V
高度 2.35 mm - 2.35 mm
封装 SOIC-18 SOIC-18 SOIC-18
长度 11.62 mm - -
工作温度 -25℃ ~ 85℃ (TA) 0℃ ~ 70℃ -25℃ ~ 85℃ (TA)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 - - EAR99
