对比图
型号 RCLAMP0503N.TCT RCLAMP0522P.TCT CM1213A-04SO
描述 SLP 6.5V 100WRCLAMP 系列 15 V 0.3 pF 表面贴装 超低电阻 TVS 二极管 阵列 - SLP-1610P4ON SEMICONDUCTOR CM1213A-04SO. 芯片, 静电保护器阵列, 4路, SC-74
数据手册 ---
制造商 Semtech Corporation Semtech Corporation ON Semiconductor (安森美)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6

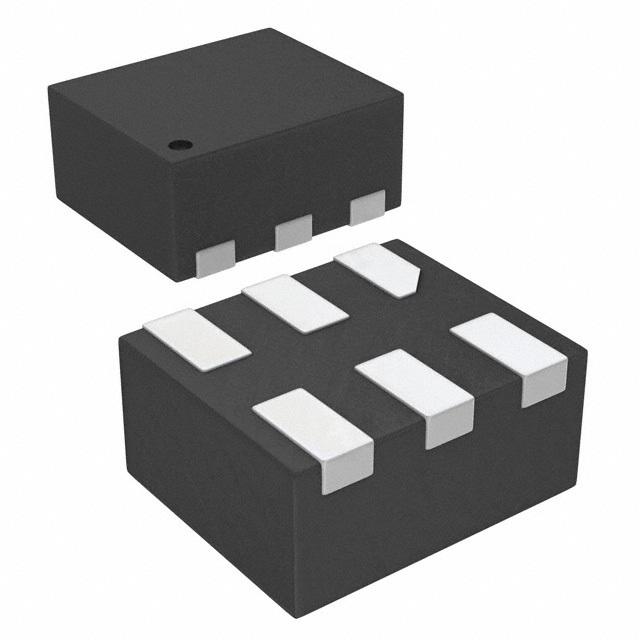

封装 UFDFN-6 UFDFN-6 SC-74-6
工作电压 - - 3.3 V
电容 - 0.3 pF 2 pF
无卤素状态 - - Halogen Free
击穿电压 - - 6 V
针脚数 - - 6
耗散功率 - - 0.225 W
钳位电压 30 V 15 V 9.9 V
最大反向电压（Vrrm） 6.5V - 3.3V
测试电流 1 mA 1 mA 8 mA
脉冲峰值功率 100 W 150 W 0.22 W
最小反向击穿电压 7 V 6 V 6 V
最大反向漏电流（Ir） - - 1uA
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) -55 ℃ -55 ℃ -40 ℃
耗散功率(Max) - - 225 mW
击穿电压 7 V 6 V -
工作结温 -55℃ ~ 125℃ - -
长度 - - 3.1 mm
宽度 - - 1.7 mm
高度 0.55 mm 0.55 mm 1 mm
封装 UFDFN-6 UFDFN-6 SC-74-6
工作温度 -55℃ ~ 125℃ (TJ) -55℃ ~ 125℃ (TJ) -40℃ ~ 85℃ (TA)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
最小包装 - - 3000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 - - EAR99
香港进出口证 - - NLR
