TL7660CD和TL7660CDRG4

对比图

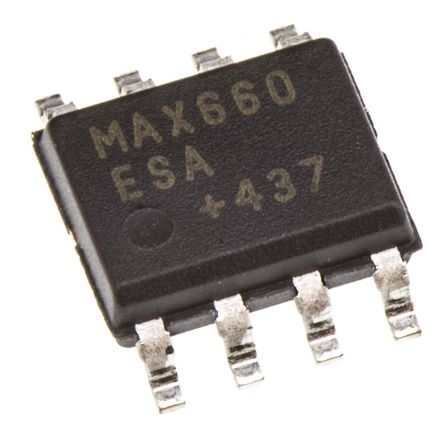

型号 TL7660CD TL7660CDRG4 MAX660ESA+

描述 Texas Instruments### 电荷泵转换器，Texas InstrumentsTexas Instruments 易于使用的无电感器电荷泵 IC 提供更简单的小型解决方案，具有高性能。 电荷泵或开关电容器转换器是电感式直流-直流转换器的备选解决方案，且提供比低压降 (LDO) 调节器更高的效率。Charge Pump INV/STPUP/STPDN -1.5V to -10V/3V to 20V 100mA 8Pin SOIC T/RMAXIM INTEGRATED PRODUCTS  MAX660ESA+  数模转换器, 8 引脚

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) Maxim Integrated (美信)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 8

封装 SOIC-8 SOIC-8 SOIC-8

输出接口数 1 1 1

输出电压 -10.0 V (min) 18.6 V 11.0 V

输出电流 ≤100 mA ≤100 mA 100 mA

供电电流 0.11 mA 0.11 mA -

通道数 1 1 -

静态电流 110 µA 110 µA -

开关频率 10 kHz 10 kHz 10kHz, 80kHz

输入电压(Max) 10 V 10 V 5.5 V

输入电压(Min) 1.5 V 1.5 V 1.5 V

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

频率 10.0 kHz - 80 kHz

电路数 1 - -

针脚数 8 - 8

输出电流(Max) 3 mA - 100 mA

电源电压 1.5V ~ 10V - -

输入电压 1.5V ~ 10V - 1.5V ~ 5.5V

额定功率 - - 727 mW

封装 SOIC-8 SOIC-8 SOIC-8

长度 5 mm - 5 mm

宽度 3.91 mm - 4 mm

高度 1.5 mm - 1.5 mm

工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA)

产品生命周期 Active Active Unknown

包装方式 Tube Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/06/15 - 2015/06/15

ECCN代码 EAR99 EAR99 -
