对比图
型号 IRFR15N20DTRPBF STD16NF25 STD20NF20
描述 Trans MOSFET N-CH 200V 17A 3Pin(2+Tab) DPAK T/RSTD16NF25 系列 N 沟道 250 V 0.235 Ohm STripFET II 功率 MosFet - TO-252-3STMICROELECTRONICS STD20NF20 晶体管, MOSFET, N沟道, 18 A, 200 V, 125 mohm, 10 V, 3 V
数据手册 ---
制造商 International Rectifier (国际整流器) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3

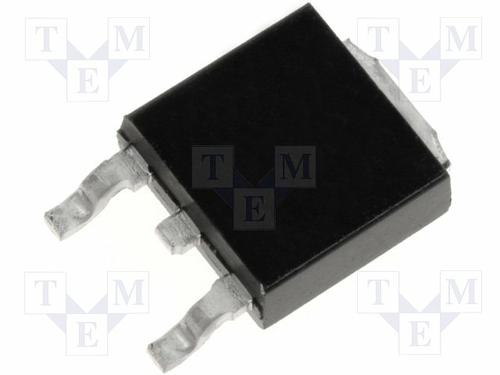

封装 DPAK TO-252-3 TO-252-3
额定电压(DC) - - 200 V
额定电流 - - 18.0 A
额定功率 - - 110 W
针脚数 - 3 3
漏源极电阻 0.165 Ω 0.195 Ω 0.125 Ω
极性 N-Channel N-CH N-Channel
耗散功率 3 W 85 W 90 W
阈值电压 - 3 V 3 V
输入电容 910pF @25V - 940 pF
栅电荷 - - 28.0 nC
漏源极电压(Vds) 200 V 250 V 200 V
漏源击穿电压 - - 200 V
连续漏极电流(Ids) 17.0 A 14A 18.0 A
上升时间 - 17 ns 30 ns
正向电压(Max) - - 1.6 V
输入电容(Ciss) 910pF @25V(Vds) 680pF @25V(Vds) 940pF @25V(Vds)
额定功率(Max) 3 W 90 W 90 W
下降时间 - 17 ns 10 ns
工作温度(Max) 175 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) - 100W (Tc) 110W (Tc)
长度 6.73 mm - 6.6 mm
宽度 - - 6.2 mm
高度 2.26 mm - 2.4 mm
封装 DPAK TO-252-3 TO-252-3
工作温度 -55℃ ~ 175℃ -55℃ ~ 150℃ (TJ) -55℃ ~ 175℃ (TJ)
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
ECCN代码 - EAR99 EAR99
