对比图

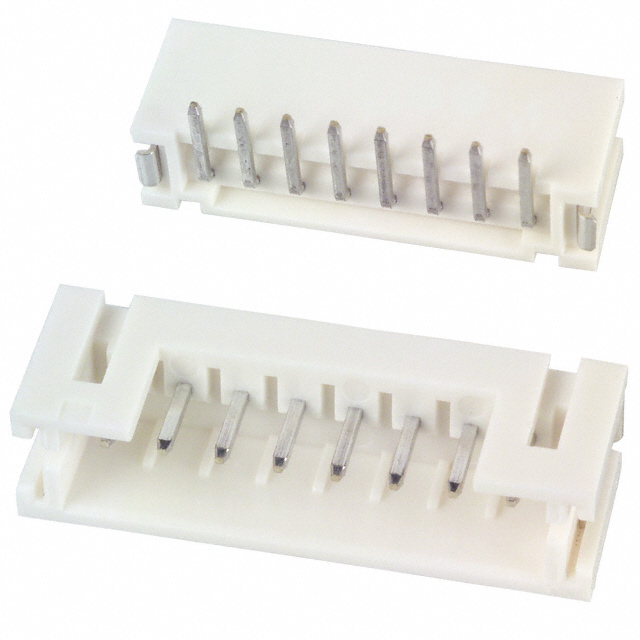

型号 B8B-PH-SM3-TB B8B-PH-SM4-TB(LF)(SN)
描述 CONN HEADER PH TOP 8POS 2MM SMDJST (JAPAN SOLDERLESS TERMINALS) B8B-PH-SM4-TB(LF)(SN) 线至板连接器, 顶部进入, PH系列, 8 触点, 针座, 2 mm, 表面安装 , 1 排
数据手册 --
制造商 JST (日本压着端子) JST (日本压着端子)
分类 插头插座线对板连接器
安装方式 Surface Mount Surface Mount
封装 - 立贴
引脚间距 2.00 mm 2.00 mm
触点数 8 8
极性 Male Male
触点电镀 Tin Lead Tin
额定电压(AC) - 100 V
额定电流 2 A 2 A
绝缘电阻 - 1000 MΩ
排数 1 1
易燃性等级 - UL 94 V-0
针脚数 8 8
额定电流(Max) - 2 A
工作温度(Max) - 85 ℃
工作温度(Min) - -25 ℃
额定电压 100 V 100 V
接触电阻(Max) - 20 mΩ
长度 19.9 mm 19.9 mm
宽度 5.00 mm 5 mm
高度 6.60 mm 6.6 mm
封装 - 立贴
引脚间距 2.00 mm 2.00 mm
外壳颜色 Natural Ivory
颜色 Natural White
触点材质 Copper Alloy Brass
材质 - Polyamide (PA)
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon
产品生命周期 Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2015/12/17
