ECKA3A472KBP和ECKD3A221KBP

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

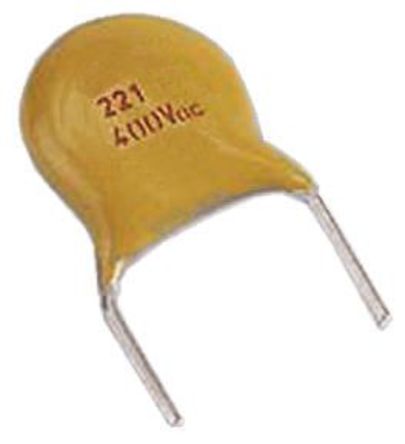

型号 ECKA3A472KBP ECKD3A221KBP F472K75Y5RN83K0R

描述 Cap 0.0047uF 1000VDC Y5P 10% 15.5 X 4.5mm RDL 10mm Bulk瓷片电容器(高压) / KBP Ceramic Disc Capacitors (High Voltage) /KBP2 类 Y5R 电容器陶瓷 2 级电容器 Y5R 电介质,用于 SMPS、高频率镇流和减震器电路。### **特点** 高可靠性 低损耗 大电容,小尺寸 弯曲引线### **应用** 该电容器可用于需要低损耗和单位体积高电容的电子电路中:SMPS、HF 镇流器、减震器和高电压电路。绝缘电阻 | 1 GΩ 2 类 ---|--- 介电强度 | 200% 额定电压 ### 注不适于电源抑制使用,请查看 X 和 Y 抑制电容器部分。

数据手册 ---

制造商 Panasonic (松下) Panasonic (松下) VISHAY (威世)

分类 电容电容陶瓷电容

基础参数对比

安装方式 Through Hole Through Hole Through Hole

引脚数 2 - 2

封装 - - Radial, Disc

引脚间距 - - 10 mm

额定电压(DC) 1.00 kV 1.00 kV 1000 V

电容 4.70 nF 220 pF 4.7 nF

容差 ±10 % ±10 % ±10 %

工作温度(Max) - - 125 ℃

工作温度(Min) - - -30 ℃

额定电压 - - 1 kV

绝缘电阻 10.0 GΩ - -

长度 - - 19 mm

宽度 - - 4 mm

高度 15.5 mm 6.00 mm 19 mm

直径 15.5 mm 6.00 mm Φ19.00mm

封装 - - Radial, Disc

引脚间距 - - 10 mm

厚度 - - 4 mm

脚长度 20.0 mm 20.0 mm -

材质 - - Y5R

温度系数 - - ±15 %

介质材料 Ceramic - -

产品生命周期 Unknown Unknown Active

包装方式 - Bulk Bulk

RoHS标准 RoHS Compliant Non-Compliant

含铅标准 Lead Free Contains Lead Lead Free
